Автоматы дифференциального тока – Страница 42

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК

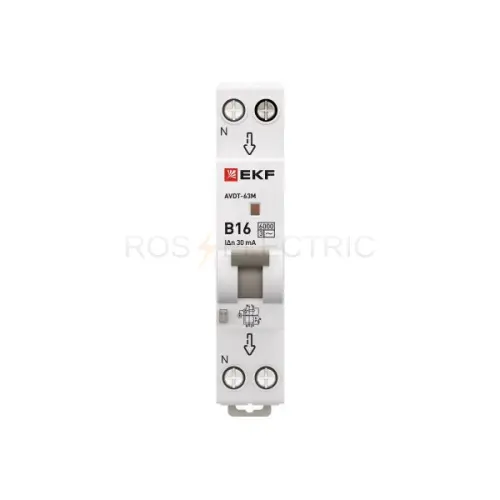

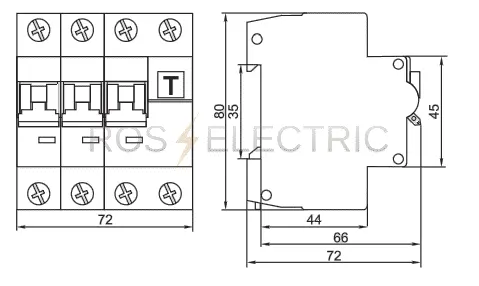

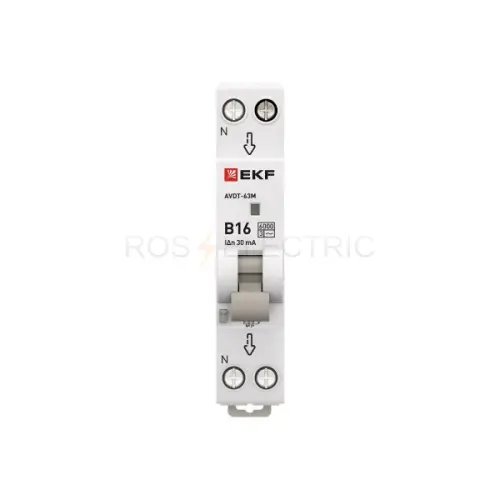

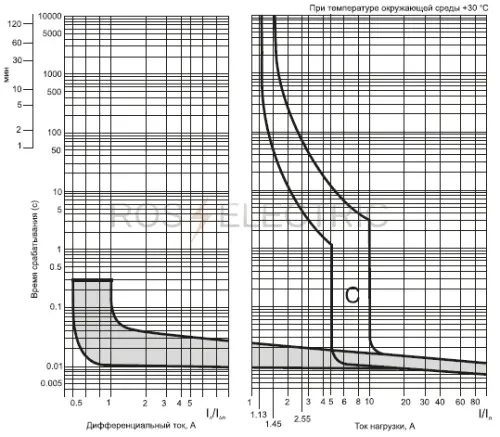

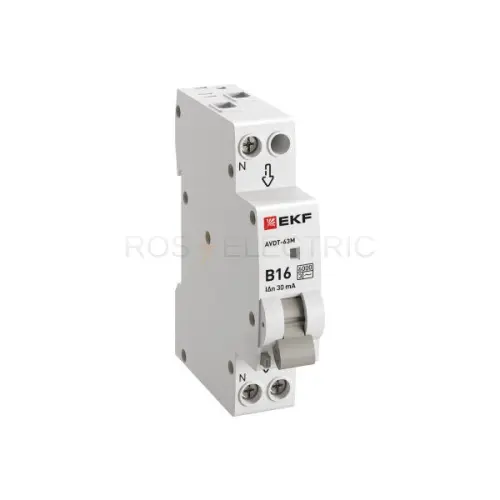

Автоматические выключатели дифференциального тока (АВДТ) - аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и
U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Автоматические выключатели дифференциального тока (АВДТ) серии City9 Set Systeme Electric,1P+N, номинальный ток 16 А, характеристика С, Icn = 6 кА, ток утечки 10 мА, тип А. АВДТ применяется в электрических сетях напряжением  230В. Предназначен для защиты сети от перегрузок, людей от поражения электрическим током и токов короткого замыкания. Уставка по току утечки 10 мА обеспечивает гарантированную защиту людей при прямом прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Безопасные клеммы.

Автоматическими выключателями дифференциального тока серии ДИФ-103 DEKraft; 1N+P; номинальный ток 50 А; ном.дифф. ток 30 мА; тип дифференциального расцепителя - AC; кривая отключения - С; на DIN-рейку.
АВДТ (автоматическими выключателями дифференциального тока) сочетают функции автоматического выключателя и УЗО (ВДТ), обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).
АВДТ с отключающей способностью 4,5кА применяются в распределительных, учётно-распределительных, телекоммуникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.

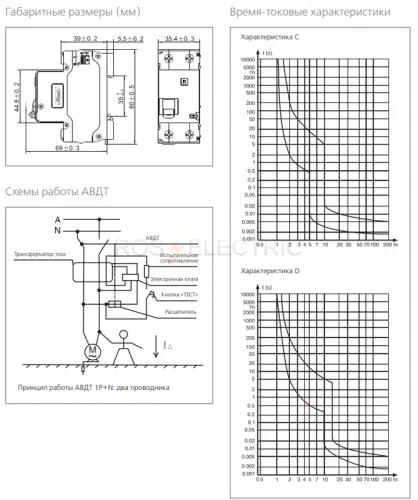

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 4P; ном.ток 10 А; характеристика D; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 6,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматический выключатель дифференциального тока - автоматические выключатели дифференциального тока АВДТ предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматические выключатели электромеханические тип A, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

Дифференциальные автоматические выключатели электромеханические тип AC, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

Дифференциальные автоматические выключатели электромеханические тип A, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

Дифференциальный автоматический выключатель электронный АД-12 тип АС 4,5кА (автомат+УЗО) EKF PROxima - предназначен для защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю, для автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Дифференциальный автоматический выключатель электронный АД-32 тип АС (автомат+УЗО) EKF PROxima - предназначен для защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю, для автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.
Встроенный блок защиты от перенапряжения.

Дифференциальный автоматический выключатель электронный АД-4 (автомат+УЗО) EKF PROxima - предназначен для защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю, для автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.
Встроенный блок защиты от перенапряжения.

Автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков тип АC, электронные АД14 КЭАЗ -  предназначены для установки в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и для защиты от токов перегрузки и короткого замыкания.

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.
