Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P; ном.ток 6 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ серии ДИФ-101 применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Автоматические выключатели дифференциального тока электронный тип А 6кА АВДТ34 - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

Автоматические выключатели дифференциального тока электронный тип А 6кА АВДТ34 - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

Автоматический выключатель дифференциального тока АВДТ64 электронный 2P тип A 6кА c  защитой от перенапряжений ТДМ - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю, защиту от перенапряжения.

Автоматический выключатель дифференциального тока АВДТ63 2P электронный тип A 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

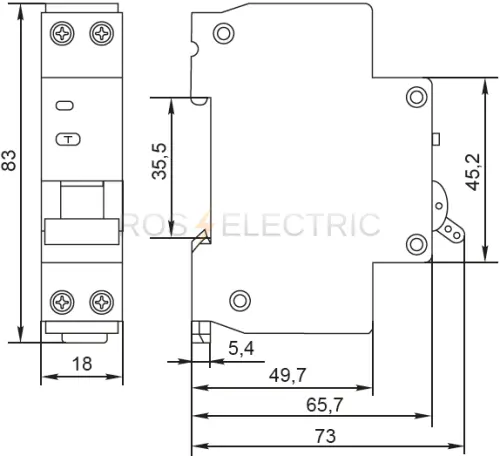

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока

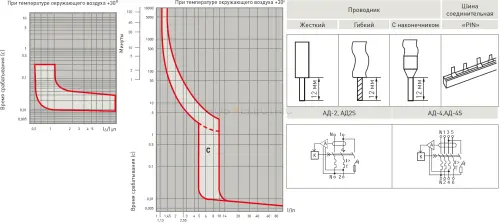

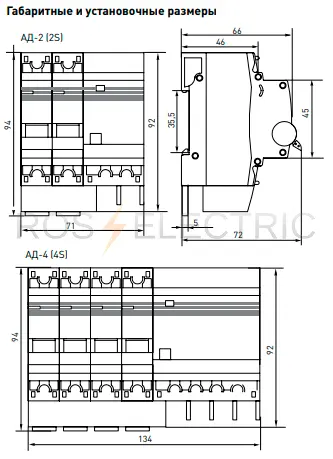

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК

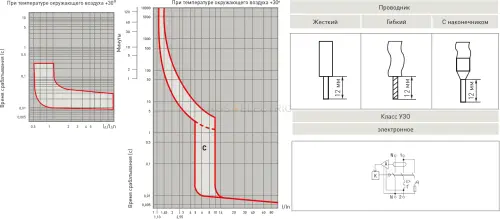

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. -Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
-Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Индикатор состояния контактов.
-Встроенная защита от перенапряжения.
-Контакты из бескислородной меди.
-Корпус из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 3000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение
частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур,°С от -25 до +50
Категория применения А

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135x94,5x77,8;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;
NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х94,5х77,8;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:4;

Автоматические выключатели дифференциального тока (АВДТ) электронные серии NXBLE-125 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 125А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:108x108x78,5;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:6000;
Стандарты:IEC61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:6.5;

Автоматические выключатели дифференциального тока (АВДТ) серии City9 Set Systeme Electric,1P+N, номинальный ток 20 А, характеристика С, Icn = 6 кА, ток утечки 10 мА, тип А. АВДТ применяется в электрических сетях напряжением  230В. Предназначен для защиты сети от перегрузок, людей от поражения электрическим током и токов короткого замыкания. Уставка по току утечки 10 мА обеспечивает гарантированную защиту людей при прямом прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Безопасные клеммы.

Дифференциальные автоматические выключатели в 1-модульном исполнение(дифференциальное реле+автоматический выключатель) электронные,тип A серии KZM-1M (нижнее подключение) ETI - предназначены для защиты электрических сетей от токов короткого замыкания, перегрузок, а также токов утечки.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.
