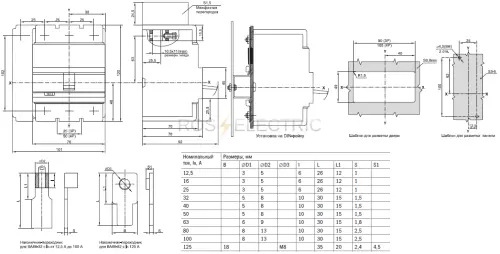

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-43
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 50 кА
Номинальная предельная наибольшая отключающая способность Icu, 50 кА
С расцепителем МР110
Номинальный токи регулируемые1000×(0,4÷1), 1250×(0,4÷1),1600×(0,4÷1) - с электронным расцепителем (уставка срабатывания по току короткого замыкания 1000×(1,5÷12), 1250×(1,5÷12), 1600×(1,5÷12) А)
Дополнительные принадлежности:
Аварийный контакт АК–800/1600 (АК 40/43)
Дополнительный контакт ДК–800/1600 (ДК 40/43)
Расцепитель независимый РН–800/1600 (РН 40/43)
Расцепитель минимального напряжения РМ–800/1600 (РМ 40/43)
Электропривод ЭП 43
Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 43
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/В 43
ВА88 43 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый1000×(0,4÷1), 1250×(0,4÷1), 1600×(0,4÷1)
Уставка срабатывания по току короткого замыкания регулируемая 1000×(1,5÷12), 1250×(1,5÷12), 1600×(1,5÷12)
Устройства серии:
SVA61-3-1000 Автоматический выключатель ВА88-43 3Р 1000А 50кА c электронным расцепителем МР 211 ИЭК
SVA60-3-1250 Автоматический выключатель ВА88-43 3Р 1250А 50кА ИЭК
SVA61-3-1250 Автоматический выключатель ВА88-43 3Р 1250А 50кА c электронным расцепителем МР 211 ИЭК
SVA61-3-1600 Автоматический выключатель ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 ИЭК

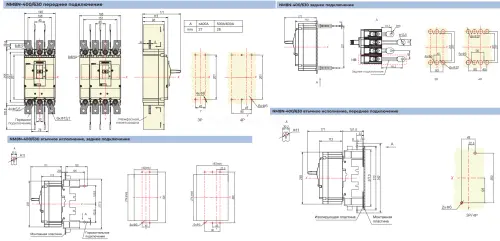

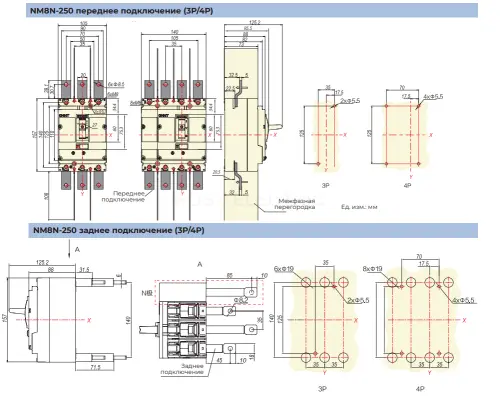

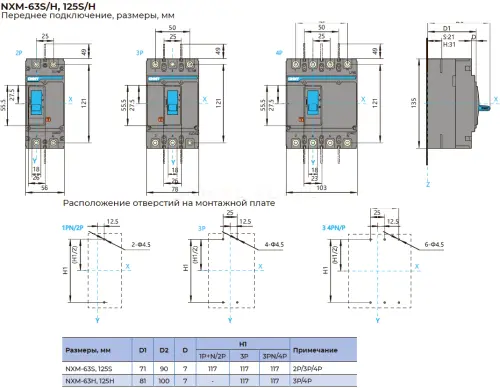

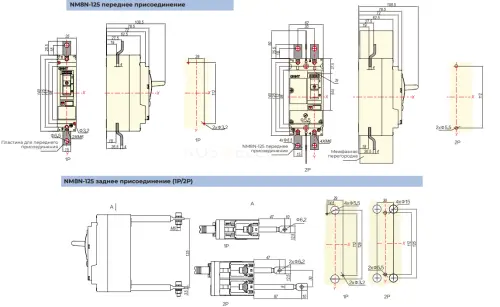

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1250;
Диапазон установки расцепителя перегрузки, А:280...400;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...4000;
Номинальное напряжение, В:690...1150.

Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов.
Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А.
Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества.
Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве.
Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!

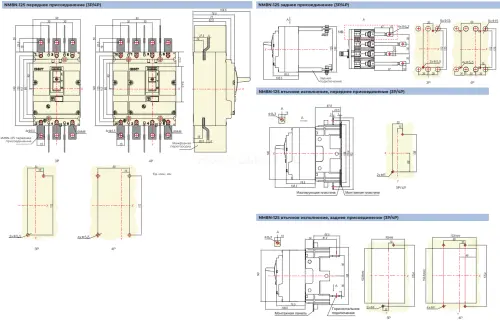

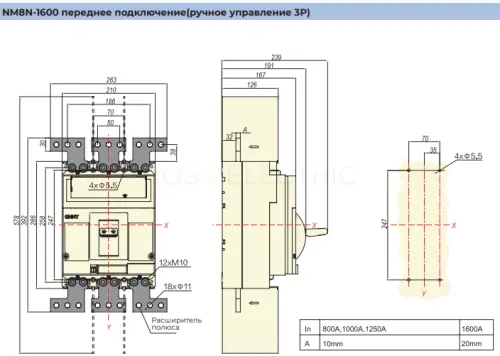

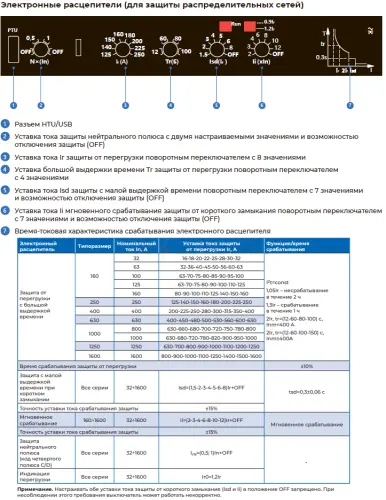

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:320…800;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;

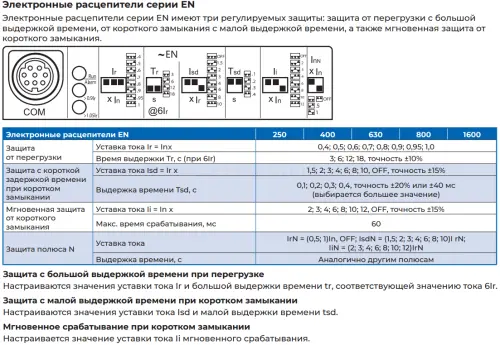

Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1600...9600;
Номинальное напряжение, В:690.

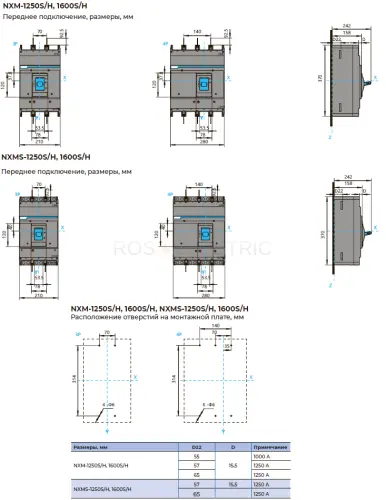

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:1250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:500…1250;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...15000;
Номинальное напряжение, В:690.

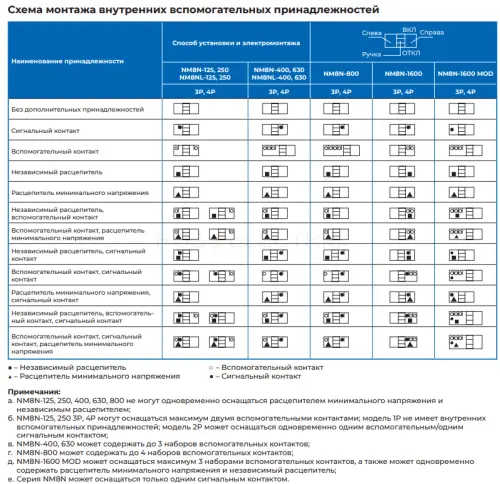

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:320…800;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;

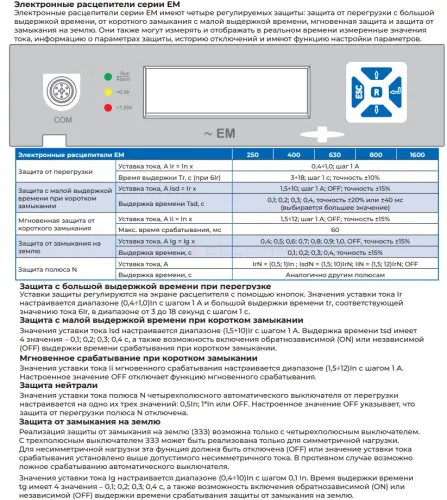

Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1200...9600;
Номинальное напряжение, В:690.

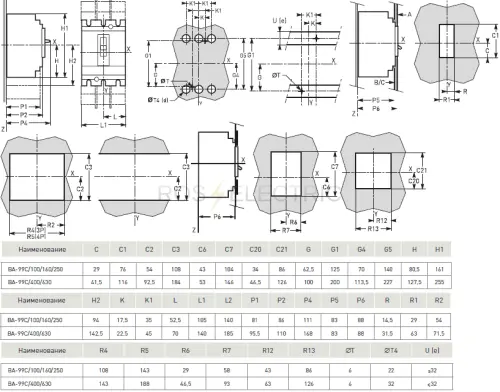

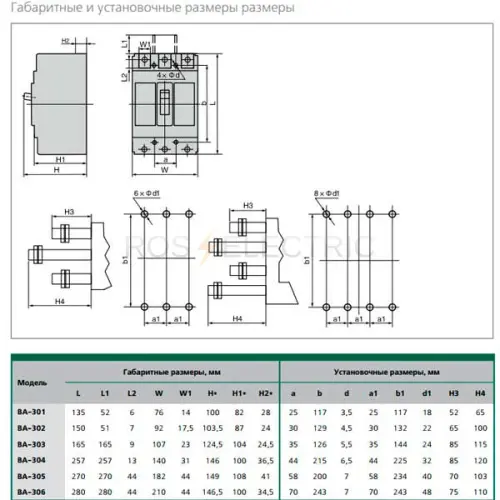

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействия тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.
1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей(Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS пластмассы.

1. Влияние температуры окружающей среды. Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя, величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.1. Условия хранения и эксплуатации
Категория применения A (по ГОСТ). Группа механического исполнения М3 (по ГОСТ). Рабочее положение в пространстве любое.Тип атмосферы II (по ГОСТ). Вид климатического исполнения УХЛ3, УХЛ3.1 (по ГОСТ).Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частям (по ГОСТ): IP30 оболочки выключателя; IP00 зажимов для присоединения внешних проводников. Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85°C. Выключатель соответствует требованиям ГОСТ ,«Правилам устройства электроустановок» и обеспечивает условия эксплуатации, установленные «Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей». Класс защиты выключателя по способу защиты человека
от поражения электрическим током 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях, удовлетворяет требованиям ГОСТ и составляет не более 106 в год.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

2. Расцепители

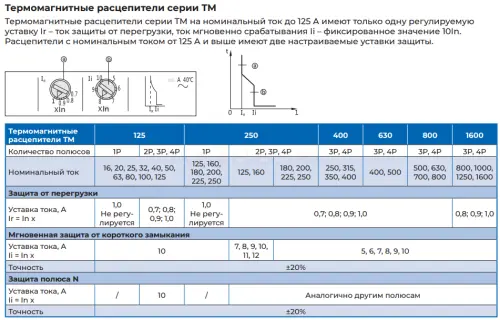

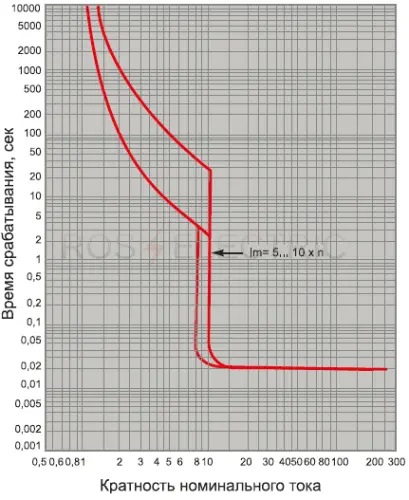

2.1. Термомагнитные расцепители (ТМ)
Обеспечивают защиту:
От перегрузок.
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение — 0,9In ,левое положение (max) – 1,0 In.
От тoкoв короткого замыкания.
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение — 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

2.2. Электронные расцепители STR23SE.
Обеспечивают защиту:
-от перегрузок (48 положений);
Грубая регулировка Io = (0,5 – 1,0)In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений).
-от тoкoв короткого замыкания (8 положений)
Регулируемая уставка по току Isd = (2 – 10)Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir,
- светодиод мигает: более105% уставки Ir.

Тестирование.
Гнездо на передней панели предназначено для подключения тестирующего устройства с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.Установка в щите.Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК. Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов. Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.Присоединение при помощи силовой шины, проводника с наконечником или внешнего проводника который приобретается отдельно. Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10).Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.

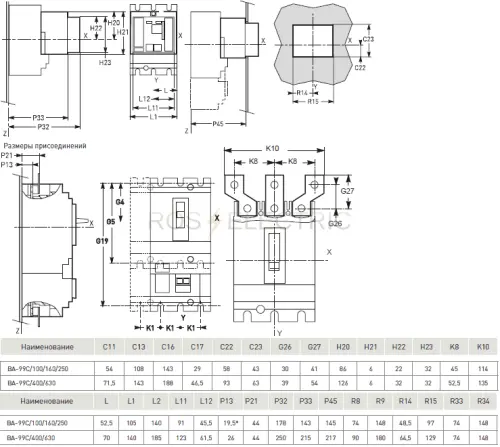

5. Присоединение.
6. Подключение дополнительных устройств
К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только 1 расцепитель и до 5 вспомогательных контактов.

Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.

Выключатели серии ВА-99С могут комплектоваться дополнительными устройствами:
-соединительные пластины (внешние проводники),
-независимый расцепитель MX,
-расцепитель минимального напряжения MN,
-вспомогательные контакты (функции OF, SD, SDE),
-электромагнитный привод CD/2.

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С не входят и приобретаются
отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм 2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С.

Вспомогательные контакты 100-630А
Расцепитель независимый MX 100-630А
Расцепитель минимального напряжения MN 100-630А
Соединительные пластины 100-160А (6 штук)
Электропривод ВА-99С CD/2-250

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-37
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 35 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА

Номинальный токи 250, 315, 400 А - с тепловым, электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 400 А (ПРП 37)
Аварийный контакт АК–250/400 (АК 35/37)
Дополнительный контакт ДК–250/400 (ДК 35/37)
Расцепитель независимый РН–250/400 (РН 35/37)
Расцепитель минимального напряжения РМ–250/400 (РМ 35/37)
Электропривод ЭП 35/37
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 37
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 37
Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 37
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/Р 37
ВА88 37 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый: 400×(0,4÷1)
Уставка срабатывания по току короткого замыкания регулируемая 400×(1,5÷12) А
Устройства серии:
SVA40-3-0250 Автоматический выключатель ВА88-37 3Р 250А 35кА ИЭК
SVA40-3-0315 Автоматический выключатель ВА88-37 3Р 315А 35кА ИЭК
SVA40-3-0400 Автоматический выключатель ВА88-37 3Р 400А 35кА ИЭК
SVA41-3-0400 Автоматический выключатель ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 ИЭК

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:195x300x133;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:320…800;
Габарит:800;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:2000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1600...9600;
Номинальное напряжение, В:690.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-37
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 35 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА

Номинальный токи 250, 315, 400 А - с тепловым, электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 400 А (ПРП 37)
Аварийный контакт АК–250/400 (АК 35/37)
Дополнительный контакт ДК–250/400 (ДК 35/37)
Расцепитель независимый РН–250/400 (РН 35/37)
Расцепитель минимального напряжения РМ–250/400 (РМ 35/37)
Электропривод ЭП 35/37
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 37
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 37
Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 37
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/Р 37
ВА88 37 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый: 400×(0,4÷1)
Уставка срабатывания по току короткого замыкания регулируемая 400×(1,5÷12) А
Устройства серии:
SVA40-3-0250 Автоматический выключатель ВА88-37 3Р 250А 35кА ИЭК
SVA40-3-0315 Автоматический выключатель ВА88-37 3Р 315А 35кА ИЭК
SVA40-3-0400 Автоматический выключатель ВА88-37 3Р 400А 35кА ИЭК
SVA41-3-0400 Автоматический выключатель ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 ИЭК

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:640…1600;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3200...19200;
Номинальное напряжение, В:690.

Автоматические выключатели ВА88-43 с электронным расцепителем ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 1000 А.
Номинальная предельная наибольшая отключающая способность Icu: 50 кА.
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0062 Автоматический выключатель ВА88-43 3Р 1000А 50кА
SQ0707-0063 Автоматический выключатель ВА88-43 3Р 1250А 50кА
SQ0707-0064 Автоматический выключатель ВА88-43 3Р 1600А 50кА

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:500;
Номинальное напряжение изоляции, В:1250;
Диапазон установки расцепителя перегрузки, А:350...500;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...5000;
Номинальное напряжение, В:690...1150.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1250;
Диапазон установки расцепителя перегрузки, А:441...630;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3150...6300;
Номинальное напряжение, В:690...1150.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:175…250;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...2500;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:350;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:245…350;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1750...3500;
Номинальное напряжение, В:690.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес - на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.

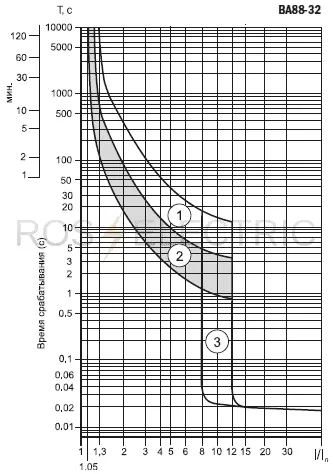

ВА88-32
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 12,5 кА
Номинальная предельная наибольшая отключающая способность Icu, 25 кА
Номинальный токи 12,5,16,25,32,40 А - с тепловым расцепителем (уставка срабатывания по току короткого замыкания, 500 А)
Номинальный токи 50,63, 80 ,100, 125 А - с электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 125 А (ПРП 32)
Скоба крепления на DIN рейку Скоба RCS 1
Аварийный контакт АК–125/160 (АК 32/33)
Дополнительный контакт ДК–125/160 (ДК 32/33)
Расцепитель независимый РН–125/160 (РН 32/33)
Расцепитель минимального напряжения РМ–125/160 (РМ 32/33)
Электропривод ЭП 32/33
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 32
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 32
Устройства серии:
SVA10-3-0100 Автоматический выключатель ВА88-32 3Р 100А 25кА ИЭК
SVA10-3-0012 Автоматический выключатель ВА88-32 3Р 12,5А 25кА ИЭК
SVA10-3-0125 Автоматический выключатель ВА88-32 3Р 125А 25кА ИЭК
SVA10-3-0016 Автоматический выключатель ВА88-32 3Р 16А 25кА ИЭК
SVA10-3-0025 Автоматический выключатель ВА88-32 3Р 25А 25кА ИЭК
SVA10-3-0032 Автоматический выключатель ВА88-32 3Р 32А 25кА ИЭК
SVA10-3-0040 Автоматический выключатель ВА88-32 3Р 40А 25кА ИЭК
SVA10-3-0050 Автоматический выключатель ВА88-32 3Р 50А 25кА ИЭК
SVA10-3-0063 Автоматический выключатель ВА88-32 3Р 63А 25кА ИЭК
SVA10-3-0080 Автоматический выключатель ВА88-32 3Р 80А 25кА ИЭК

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:1000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:400…1000;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1500...12000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:195x300x133;
Номинальный ток, А:500;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:350…500;
Габарит:800;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-74;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...5000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:260x300x133;
Номинальный ток, А:500;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:350…500;
Габарит:800;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...5000;
Номинальное напряжение, В:690.
