Автоматы в литом корпусе – Страница 55

Автоматические выключатели серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: комбинированный(тепловой и электромагнитный).
Уставка теплового(In)/электромагнитного расцепителя(Im): 250А/10In.
Номинальная отключающая способность: 35кА (при Ue=400В)

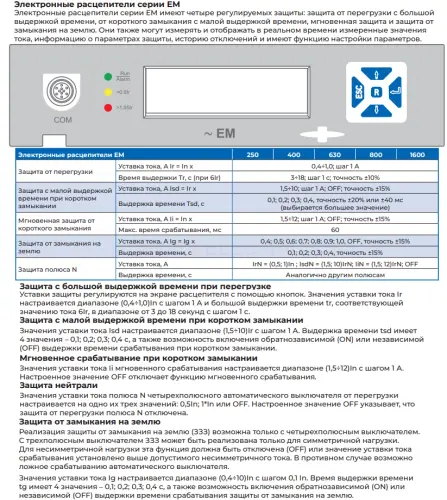

Автоматические выключатели с электронным расцепителем серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: электронный микропроцессорный.
Номинальное рабочее напряжение Ue:400/690В.
Уставка теплового расцепителя(In):400 (диапазон регулировки 160-400А)
Уставка электромагнитного расцепителя(Im): регулируемая (4,6,7,8,10,11,12,13,14)хIn.
Номинальная отключающая способность: 35кА.

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 100А.
Уставка теплового/электромагнитного расцепителя: In/10хIn А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 10 кА.

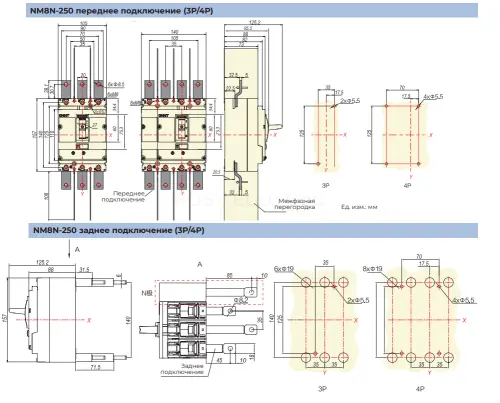

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 250А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 35 кА.

Автоматические выключатели ВА88 с электронным расцепителем ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для оперативных включений и выключений (до 30 раз в сутки).
Номинальное рабочее напряжение: 400В 50 Гц.
Номинальный ток In: 1600А
Уставка теплового расцепителя Ir: регулируемая (0,4-0,6-0,7-0,8-0,9-0,95-1)х In А.
Уставка электромагнитного расцепителя Im: регулируемая (2-4-6-8-10-12)х In А.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 50кА.

Силовые автоматические выключатели серии ВА-300 (301, 302, 303, 304, 305, 306) DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Номинальный ток In: 25 А.
Отключающая способность: 25 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21001DEK Автоматический выключатель 3P 16А ВА-301 25кА
21002DEK Автоматический выключатель 3P 25А ВА-301 25кА
21003DEK Автоматический выключатель 3P 32А ВА-301 25кА
21004DEK Автоматический выключатель 3P 40А ВА-301 25кА
21005DEK Автоматический выключатель 3P 50А ВА-301 25кА
21006DEK Автоматический выключатель 3P 63А ВА-301 25кА
21007DEK Автоматический выключатель 3P 80А ВА-302 25кА
21008DEK Автоматический выключатель 3P 100А ВА-302 25кА
21009DEK Автоматический выключатель 3P 125А ВА-303 30кА
21010DEK Автоматический выключатель 3P 160А ВА-303 40кА
21011DEK Автоматический выключатель 3P 200А ВА-303 40кА
21012DEK Автоматический выключатель 3P 225А ВА-303 40кА
21013DEK Автоматический выключатель 3P 250А ВА-304 35кА
21014DEK Автоматический выключатель 3P 315А ВА-304 35кА
21015DEK Автоматический выключатель 3P 400А ВА-304 35кА
21016DEK Автоматический выключатель 3P 500А ВА-305 35кА
21017DEK Автоматический выключатель 3P 630А ВА-305 35кА
21018DEK Автоматический выключатель 3P 800А ВА-306 35кА

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействия тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.
1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей(Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS пластмассы.

1. Влияние температуры окружающей среды. Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя, величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.1. Условия хранения и эксплуатации
Категория применения A (по ГОСТ). Группа механического исполнения М3 (по ГОСТ). Рабочее положение в пространстве любое.Тип атмосферы II (по ГОСТ). Вид климатического исполнения УХЛ3, УХЛ3.1 (по ГОСТ).Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частям (по ГОСТ): IP30 оболочки выключателя; IP00 зажимов для присоединения внешних проводников. Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85°C. Выключатель соответствует требованиям ГОСТ ,«Правилам устройства электроустановок» и обеспечивает условия эксплуатации, установленные «Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей». Класс защиты выключателя по способу защиты человека
от поражения электрическим током 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях, удовлетворяет требованиям ГОСТ и составляет не более 106 в год.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

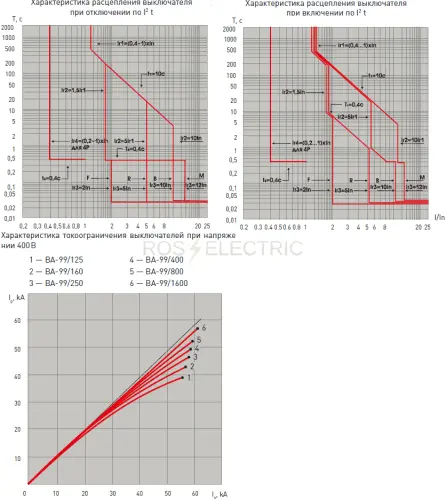

2. Расцепители

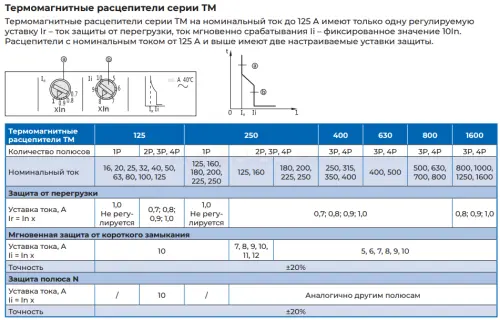

2.1. Термомагнитные расцепители (ТМ)
Обеспечивают защиту:
От перегрузок.
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение — 0,9In ,левое положение (max) – 1,0 In.
От тoкoв короткого замыкания.
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение — 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

2.2. Электронные расцепители STR23SE.
Обеспечивают защиту:
-от перегрузок (48 положений);
Грубая регулировка Io = (0,5 – 1,0)In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений).
-от тoкoв короткого замыкания (8 положений)
Регулируемая уставка по току Isd = (2 – 10)Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir,
- светодиод мигает: более105% уставки Ir.

Тестирование.

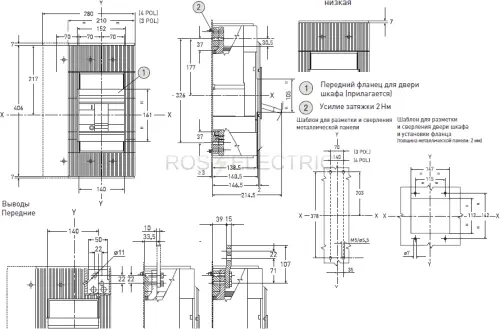

Гнездо на передней панели предназначено для подключения тестирующего устройства с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.Установка в щите.Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК. Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов. Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.Присоединение при помощи силовой шины, проводника с наконечником или внешнего проводника который приобретается отдельно. Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10).Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.
5. Присоединение.
6. Подключение дополнительных устройств
К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только 1 расцепитель и до 5 вспомогательных контактов.

Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.

Выключатели серии ВА-99С могут комплектоваться дополнительными устройствами:
-соединительные пластины (внешние проводники),
-независимый расцепитель MX,
-расцепитель минимального напряжения MN,
-вспомогательные контакты (функции OF, SD, SDE),
-электромагнитный привод CD/2.

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С не входят и приобретаются
отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм 2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С.

Вспомогательные контакты 100-630А
Расцепитель независимый MX 100-630А
Расцепитель минимального напряжения MN 100-630А
Соединительные пластины 100-160А (6 штук)
Электропривод ВА-99С CD/2-250

Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов.
Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А.
Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества.
Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве.
Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!

Автоматические выключатели с электронным расцепителем серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: электронный микропроцессорный.
Номинальное рабочее напряжение Ue:400/690В.
Уставка теплового расцепителя(In): 800А (диапазон регулировки 315-800А)
Уставка электромагнитного расцепителя(Im): регулируемая (4,6,7,8,10,11,12,13,14)хIn.
Номинальная отключающая способность: 35кА.

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 250А.
Уставка теплового/электромагнитного расцепителя: In/10хIn А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 18 кА.

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 160А.
Уставка теплового/электромагнитного расцепителя: In/10хIn А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 18 кА.

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 63А.
Уставка теплового/электромагнитного расцепителя: In/10хIn А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 20 кА.

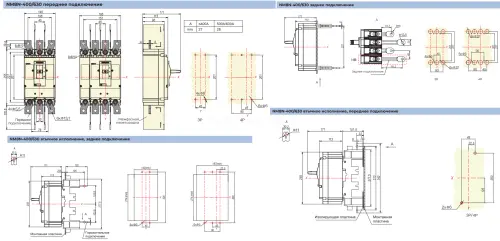

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 350А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 35 кА.

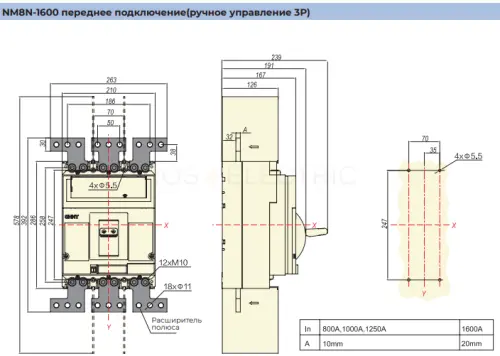

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 1250А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 65 кА.

Выключатели автоматические серии AV POWER - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели рассчитаны на применение в электроустановках с номинальным напряжением до 690В переменного тока частотой 50 Гц.
Вид расцепителя: термомагнитный (ТМ)
Номинальный ток расцепителя (In): 200А.
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Силовые автоматические выключатели серии ВА-300 (301, 302, 303, 304, 305, 306) DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Номинальный ток In: 225 А.
Отключающая способность: 40 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21001DEK Автоматический выключатель 3P 16А ВА-301 25кА
21002DEK Автоматический выключатель 3P 25А ВА-301 25кА
21003DEK Автоматический выключатель 3P 32А ВА-301 25кА
21004DEK Автоматический выключатель 3P 40А ВА-301 25кА
21005DEK Автоматический выключатель 3P 50А ВА-301 25кА
21006DEK Автоматический выключатель 3P 63А ВА-301 25кА
21007DEK Автоматический выключатель 3P 80А ВА-302 25кА
21008DEK Автоматический выключатель 3P 100А ВА-302 25кА
21009DEK Автоматический выключатель 3P 125А ВА-303 30кА
21010DEK Автоматический выключатель 3P 160А ВА-303 40кА
21011DEK Автоматический выключатель 3P 200А ВА-303 40кА
21012DEK Автоматический выключатель 3P 225А ВА-303 40кА
21013DEK Автоматический выключатель 3P 250А ВА-304 35кА
21014DEK Автоматический выключатель 3P 315А ВА-304 35кА
21015DEK Автоматический выключатель 3P 400А ВА-304 35кА
21016DEK Автоматический выключатель 3P 500А ВА-305 35кА
21017DEK Автоматический выключатель 3P 630А ВА-305 35кА
21018DEK Автоматический выключатель 3P 800А ВА-306 35кА

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействия тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.
1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей(Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS пластмассы.

1. Влияние температуры окружающей среды. Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя, величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.1. Условия хранения и эксплуатации
Категория применения A (по ГОСТ). Группа механического исполнения М3 (по ГОСТ). Рабочее положение в пространстве любое.Тип атмосферы II (по ГОСТ). Вид климатического исполнения УХЛ3, УХЛ3.1 (по ГОСТ).Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частям (по ГОСТ): IP30 оболочки выключателя; IP00 зажимов для присоединения внешних проводников. Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85°C. Выключатель соответствует требованиям ГОСТ ,«Правилам устройства электроустановок» и обеспечивает условия эксплуатации, установленные «Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей». Класс защиты выключателя по способу защиты человека
от поражения электрическим током 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях, удовлетворяет требованиям ГОСТ и составляет не более 106 в год.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

2. Расцепители
2.1. Термомагнитные расцепители (ТМ)
Обеспечивают защиту:
От перегрузок.
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение — 0,9In ,левое положение (max) – 1,0 In.
От тoкoв короткого замыкания.
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение — 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

2.2. Электронные расцепители STR23SE.
Обеспечивают защиту:
-от перегрузок (48 положений);
Грубая регулировка Io = (0,5 – 1,0)In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений).
-от тoкoв короткого замыкания (8 положений)
Регулируемая уставка по току Isd = (2 – 10)Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir,
- светодиод мигает: более105% уставки Ir.

Тестирование.
Гнездо на передней панели предназначено для подключения тестирующего устройства с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.Установка в щите.Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК. Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов. Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.Присоединение при помощи силовой шины, проводника с наконечником или внешнего проводника который приобретается отдельно. Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10).Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.
5. Присоединение.
6. Подключение дополнительных устройств
К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только 1 расцепитель и до 5 вспомогательных контактов.

Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.

Выключатели серии ВА-99С могут комплектоваться дополнительными устройствами:
-соединительные пластины (внешние проводники),
-независимый расцепитель MX,
-расцепитель минимального напряжения MN,
-вспомогательные контакты (функции OF, SD, SDE),
-электромагнитный привод CD/2.

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С не входят и приобретаются
отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм 2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С.

Вспомогательные контакты 100-630А
Расцепитель независимый MX 100-630А
Расцепитель минимального напряжения MN 100-630А
Соединительные пластины 100-160А (6 штук)
Электропривод ВА-99С CD/2-250

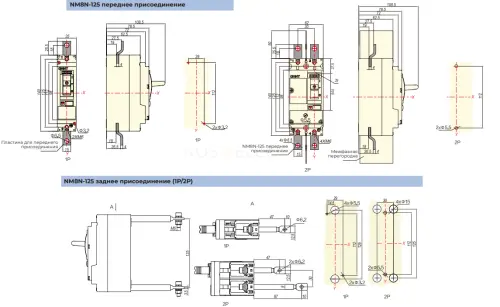

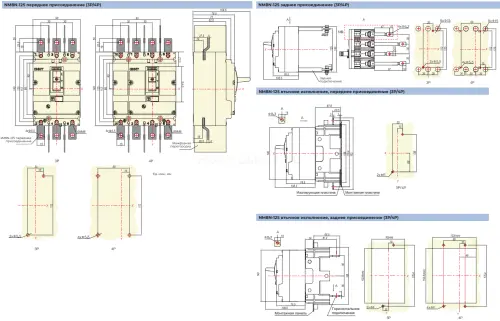

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 63А.
Уставка теплового расцепителя (Ir): (0,8-0,9-1,0) х In
Уставка электромагнитного расцепителя: 10хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 50 кА.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

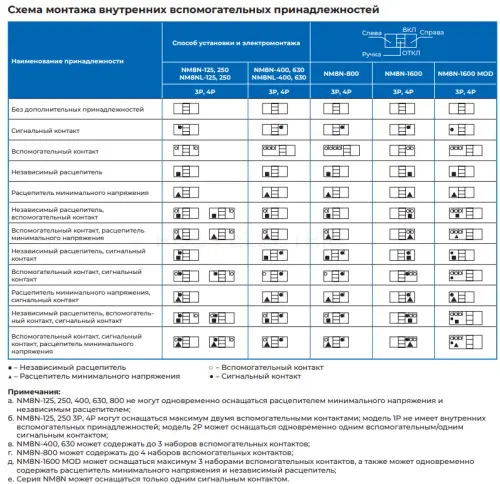

Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес - на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-32
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 12,5 кА
Номинальная предельная наибольшая отключающая способность Icu, 25 кА
Номинальный токи 12,5,16,25,32,40 А - с тепловым расцепителем (уставка срабатывания по току короткого замыкания, 500 А)
Номинальный токи 50,63, 80 ,100, 125 А - с электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 125 А (ПРП 32)
Скоба крепления на DIN рейку Скоба RCS 1
Аварийный контакт АК–125/160 (АК 32/33)
Дополнительный контакт ДК–125/160 (ДК 32/33)
Расцепитель независимый РН–125/160 (РН 32/33)
Расцепитель минимального напряжения РМ–125/160 (РМ 32/33)
Электропривод ЭП 32/33
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 32
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 32
Устройства серии:
SVA10-3-0100 Автоматический выключатель ВА88-32 3Р 100А 25кА ИЭК
SVA10-3-0012 Автоматический выключатель ВА88-32 3Р 12,5А 25кА ИЭК
SVA10-3-0125 Автоматический выключатель ВА88-32 3Р 125А 25кА ИЭК
SVA10-3-0016 Автоматический выключатель ВА88-32 3Р 16А 25кА ИЭК
SVA10-3-0025 Автоматический выключатель ВА88-32 3Р 25А 25кА ИЭК
SVA10-3-0032 Автоматический выключатель ВА88-32 3Р 32А 25кА ИЭК
SVA10-3-0040 Автоматический выключатель ВА88-32 3Р 40А 25кА ИЭК
SVA10-3-0050 Автоматический выключатель ВА88-32 3Р 50А 25кА ИЭК
SVA10-3-0063 Автоматический выключатель ВА88-32 3Р 63А 25кА ИЭК
SVA10-3-0080 Автоматический выключатель ВА88-32 3Р 80А 25кА ИЭК

Автоматические выключатели ВА88-37 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 500 А.
Номинальная предельная наибольшая отключающая способность Icu: 35 кА.
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0018 Автоматический выключатель ВА88-37 3Р 250А 35кА
SQ0707-0019 Автоматический выключатель ВА88-37 3Р 315А 35кА
SQ0707-0020 Автоматический выключатель ВА88-37 3Р 400А 35кА
SQ0707-0097 Автоматический выключатель ВА88-37 3Р 400А 35кА с электрон. расцеп.
SQ0707-0105 Автоматический выключатель ВА88-37 3Р 500А 35кА
SQ0707-0106 Автоматический выключатель ВА88-37 3Р 630А 35кА
