Выключатели нагрузки на din-рейку – Страница 5

Выключатели нагрузки ВН-63N PROXIMA EKF являются обновленной платформой успешно зарекомендовавшей себя на рынке линейки выключателей нагрузки ВН-63 PROXIMA EKF. Выключатели нагрузки являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока. Выключатели предназначены для коммутации активных и индуктивных нагрузок, включая двигатели, уже защищенные другими коммутационными аппаратами. Особенностью данной серии является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости. Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели выключателей нагрузки имеется цветовой индикатор реального состояния контактов. Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.

Выключатели нагрузки (мини-рубильники ВН-32 ТДМ - предназначены для проведения тока в нормальном режиме, а также для частого оперативного включения и выключения электрической цепи.
Номинальное напряжение: частотой: 230/400 50 Гц.
Материал корпуса и деталей: пластик, не поддерживающий горение.
Механическая блокировка рукоятки управления для защиты от случайных включений при проведении работ на линии.
Насечки на контактных зажимах для более плотного прилегания защищают от перегрева и оплавления проводов.
Прозрачное окошко на лицевой панели для визуального наблюдения размыкания контактов («видимый разрыв»).

Выключатели нагрузки ВН 32 ИЭК- предназначены для коммутации без функции защиты.
Представляет собой рубильники с двойным разрывом контактов.
В конструкции не предусмотрены элементы дугогашения (нельзя использовать для включения и отключения емкостных и индуктивных нагрузок).
Номинальное напряжение частотой: В 230/400 В 50Гц.
Число полюсов: 2.
Номинальный рабочий ток Iе: 63А.
Номинальный кратковременно допустимый ток при t=1 сек 15 Iе
Категория применения: АС 22 В
Диапазон рабочих температур: от – 40 до +50 °С.

Устройства серии:
MNV10-1-020 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 20А
MNV10-1-025 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 25А
MNV10-1-032 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 32А
MNV10-1-040 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 40А
MNV10-1-063 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 63А
MNV10-1-100 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 100А
MNV10-2-020 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 20А
MNV10-2-025 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 25А
MNV10-2-032 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 32А
MNV10-2-040 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 40А
MNV10-2-063 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 63А
MNV10-2-100 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 100А
MNV10-3-020 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А
MNV10-3-025 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А
MNV10-3-032 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 32А
MNV10-3-040 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 40А
MNV10-3-063 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 63А
MNV10-3-100 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 100А
MNV10-4-020 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 20А
MNV10-4-025 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 25А
MNV10-4-032 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 32А
MNV10-4-040 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 40А
MNV10-4-063 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 63А
MNV10-4-100 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 100А

Выключатели нагрузки-это механический коммутационный аппарат,который применяется в электрических цепях переменного тока частотой 50/60 Гц с номинальным напряжением 240/415 В в качестве основного выключателя.
Выключатели предназначаются для коммутирования нагрузок в цепях, защищенных другими коммутационными аппаратами. Выключатели нагрузки используются в распределительных щитах зданий и сооружений для оперативного включения/выключения отдельных групп электропотребителей. Установка дополнительных устройств для ВН-63: -аварийного контакта АК-47 (слева)
-блок-контакт БК-47 (отверстие слева) -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками для более надежного контакта.
-Автоматическая доводка рукоятки управления (эффект подпружинивания).
-Наличие мостикового контакта (ВН-100)
-Номинальный ток от 16 А до 100 А (ВН-100)
-Контакты из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, для ВН-63 от 1 до 25,для ВН-100 от 1 до 35 мм
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение
частотой 50 Гц, В 240
Номинальное линейное напряжение частотой
50 Гц, В 415
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +50

Выключатели нагрузки типа ВН-63 серии PROxima ЭКФ - являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока.

Выключатели нагрузки ВН 32 ИЭК- предназначены для коммутации без функции защиты.
Представляет собой рубильники с двойным разрывом контактов.
В конструкции не предусмотрены элементы дугогашения (нельзя использовать для включения и отключения емкостных и индуктивных нагрузок).
Номинальное напряжение частотой: В 230/400 В 50Гц.
Число полюсов: 1.
Номинальный рабочий ток Iе: 32А.
Номинальный кратковременно допустимый ток при t=1 сек 15 Iе
Категория применения: АС 22 В
Диапазон рабочих температур: от – 40 до +50 °С.

Устройства серии:
MNV10-1-020 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 20А
MNV10-1-025 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 25А
MNV10-1-032 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 32А
MNV10-1-040 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 40А
MNV10-1-063 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 63А
MNV10-1-100 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 100А
MNV10-2-020 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 20А
MNV10-2-025 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 25А
MNV10-2-032 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 32А
MNV10-2-040 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 40А
MNV10-2-063 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 63А
MNV10-2-100 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 100А
MNV10-3-020 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А
MNV10-3-025 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А
MNV10-3-032 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 32А
MNV10-3-040 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 40А
MNV10-3-063 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 63А
MNV10-3-100 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 100А
MNV10-4-020 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 20А
MNV10-4-025 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 25А
MNV10-4-032 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 32А
MNV10-4-040 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 40А
MNV10-4-063 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 63А
MNV10-4-100 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 100А

Выключатели автоматические YON MD63Р ДКС - предназначены для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц и проведения тока в нормальном режиме.

Выключатели нагрузки типа ВН-63 серии PROxima являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока.

Выключатели нагрузки-это механический коммутационный аппарат,который применяется в электрических цепях переменного тока частотой 50/60 Гц с номинальным напряжением 240/415 В в качестве основного выключателя.
Выключатели предназначаются для коммутирования нагрузок в цепях, защищенных другими коммутационными аппаратами. Выключатели нагрузки используются в распределительных щитах зданий и сооружений для оперативного включения/выключения отдельных групп электропотребителей. Установка дополнительных устройств для ВН-63: -аварийного контакта АК-47 (слева)
-блок-контакт БК-47 (отверстие слева) -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками для более надежного контакта.
-Автоматическая доводка рукоятки управления (эффект подпружинивания).
-Наличие мостикового контакта (ВН-100)
-Номинальный ток от 16 А до 100 А (ВН-100)
-Контакты из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, для ВН-63 от 1 до 25,для ВН-100 от 1 до 35 мм
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение
частотой 50 Гц, В 240
Номинальное линейное напряжение частотой
50 Гц, В 415
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +50

Выключатели нагрузки типа ВН-125 серии PROxima являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока.

Выключатели нагрузки (мини-рубильники ВН-32 ТДМ - предназначены для проведения тока в нормальном режиме, а также для частого оперативного включения и выключения электрической цепи.
Номинальное напряжение: частотой: 230/400 50 Гц.
Материал корпуса и деталей: пластик, не поддерживающий горение.
Механическая блокировка рукоятки управления для защиты от случайных включений при проведении работ на линии.
Насечки на контактных зажимах для более плотного прилегания защищают от перегрева и оплавления проводов.
Прозрачное окошко на лицевой панели для визуального наблюдения размыкания контактов («видимый разрыв»).

Выключатели нагрузки NXHB-125 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 125 А. Они предназначены оперативного управления участками электрических цепей, находящихся под нагрузкой, во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
Количество полюсов:4;

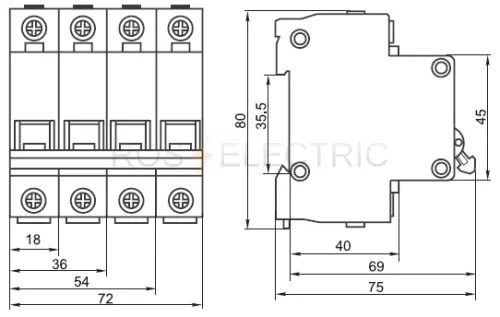

Габаритные и установочные размеры (ШхВхГ), мм:72х77х75;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:500;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Максимальное допустимое рабочее напряжение, В:415;
Исполнение:Выключатель ВКЛ/ОТКЛ;
Условный номинальный ток короткого замыкания, кА:2.5;
Степень защиты (IP), передняя сторона:IP20;
Степень загрязнения среды:2;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:3000;
Стандарты:IEC 60947-3;
Частота, Гц:50...60;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;

Выключатели нагрузки типа ВН (ВН-63 и ВН-125) серии PROxima являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока.

Выключатель нагрузки (мини-рубильник) ВН-32 Generica - предназначены для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока до 400В 50Гц.

Выключатели нагрузки (мини-рубильники ВН-32 ТДМ - предназначены для проведения тока в нормальном режиме, а также для частого оперативного включения и выключения электрической цепи.
Номинальное напряжение: частотой: 230/400 50 Гц.
Материал корпуса и деталей: пластик, не поддерживающий горение.
Механическая блокировка рукоятки управления для защиты от случайных включений при проведении работ на линии.
Насечки на контактных зажимах для более плотного прилегания защищают от перегрева и оплавления проводов.
Прозрачное окошко на лицевой панели для визуального наблюдения размыкания контактов («видимый разрыв»).

Выключатель нагрузки (мини-рубильник) ВН-32 Generica - предназначены для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока до 400В 50Гц.

Выключатель нагрузки (мини-рубильник) ВН-32 ИЭК - предназначены для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока до 400В 50Гц.

Выключатели нагрузки ВН 32 ИЭК- предназначены для коммутации без функции защиты.
Представляет собой рубильники с двойным разрывом контактов.
В конструкции не предусмотрены элементы дугогашения (нельзя использовать для включения и отключения емкостных и индуктивных нагрузок).
Номинальное напряжение частотой: В 230/400 В 50Гц.
Число полюсов: 3.
Номинальный рабочий ток Iе: 63А.
Номинальный кратковременно допустимый ток при t=1 сек 15 Iе
Категория применения: АС 22 В
Диапазон рабочих температур: от – 40 до +50 °С.

Устройства серии:
MNV10-1-020 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 20А
MNV10-1-025 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 25А
MNV10-1-032 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 32А
MNV10-1-040 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 40А
MNV10-1-063 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 63А
MNV10-1-100 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 100А
MNV10-2-020 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 20А
MNV10-2-025 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 25А
MNV10-2-032 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 32А
MNV10-2-040 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 40А
MNV10-2-063 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 63А
MNV10-2-100 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 100А
MNV10-3-020 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А
MNV10-3-025 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А
MNV10-3-032 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 32А
MNV10-3-040 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 40А
MNV10-3-063 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 63А
MNV10-3-100 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 100А
MNV10-4-020 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 20А
MNV10-4-025 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 25А
MNV10-4-032 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 32А
MNV10-4-040 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 40А
MNV10-4-063 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 63А
MNV10-4-100 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 100А

Выключатели нагрузки-это механический коммутационный аппарат,который применяется в электрических цепях переменного тока частотой 50/60 Гц с номинальным напряжением 240/415 В в качестве основного выключателя.
Выключатели предназначаются для коммутирования нагрузок в цепях, защищенных другими коммутационными аппаратами. Выключатели нагрузки используются в распределительных щитах зданий и сооружений для оперативного включения/выключения отдельных групп электропотребителей. Установка дополнительных устройств для ВН-63: -аварийного контакта АК-47 (слева)
-блок-контакт БК-47 (отверстие слева) -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками для более надежного контакта.
-Автоматическая доводка рукоятки управления (эффект подпружинивания).
-Наличие мостикового контакта (ВН-100)
-Номинальный ток от 16 А до 100 А (ВН-100)
-Контакты из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, для ВН-63 от 1 до 25,для ВН-100 от 1 до 35 мм
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение
частотой 50 Гц, В 240
Номинальное линейное напряжение частотой
50 Гц, В 415
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +50

Выключатели нагрузки-это механический коммутационный аппарат,который применяется в электрических цепях переменного тока частотой 50/60 Гц с номинальным напряжением 240/415 В в качестве основного выключателя.
Выключатели предназначаются для коммутирования нагрузок в цепях, защищенных другими коммутационными аппаратами. Выключатели нагрузки используются в распределительных щитах зданий и сооружений для оперативного включения/выключения отдельных групп электропотребителей. Установка дополнительных устройств для ВН-63: -аварийного контакта АК-47 (слева)
-блок-контакт БК-47 (отверстие слева) -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками для более надежного контакта.
-Автоматическая доводка рукоятки управления (эффект подпружинивания).
-Наличие мостикового контакта (ВН-100)
-Номинальный ток от 16 А до 100 А (ВН-100)
-Контакты из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, для ВН-63 от 1 до 25,для ВН-100 от 1 до 35 мм
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение
частотой 50 Гц, В 240
Номинальное линейное напряжение частотой
50 Гц, В 415
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +50
