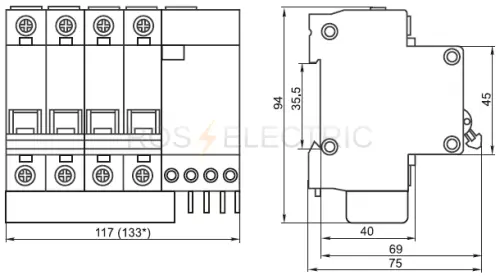

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63Y применяются в электрических цепях с напряжением до 240 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P+N; ном.ток 50 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 7 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

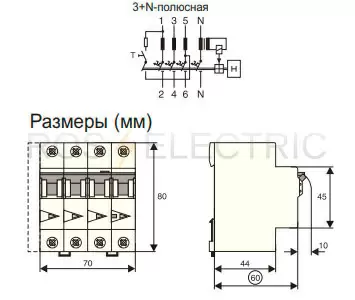

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: B.
Номинальный ток In: 16А.
Номинальная отключающая способность: 4500 А
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

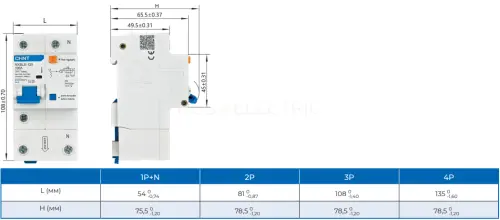

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

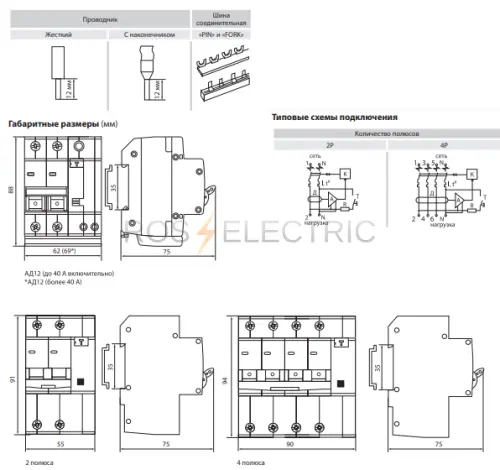

Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.

Автоматический выключатель дифференциального тока серии ДИФ-101 S DEKraft; селективный; 4P; ном.ток 63 А; характеристика C; откл.способность Icn = 6 кА; ток утечки 300 мА; блок дифф.защиты электронный; ширина 8 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки; в щитах, где требуется ступенчатая дифференциальная защита (задержка по срабатыванию).

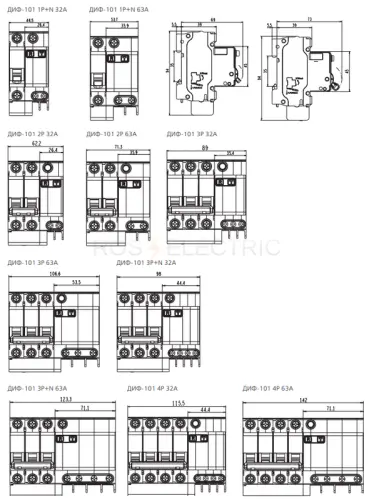

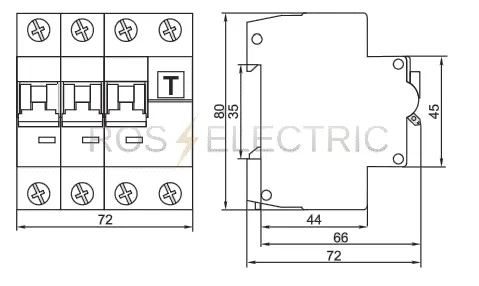

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P; ном.ток 6 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ серии ДИФ-101 применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

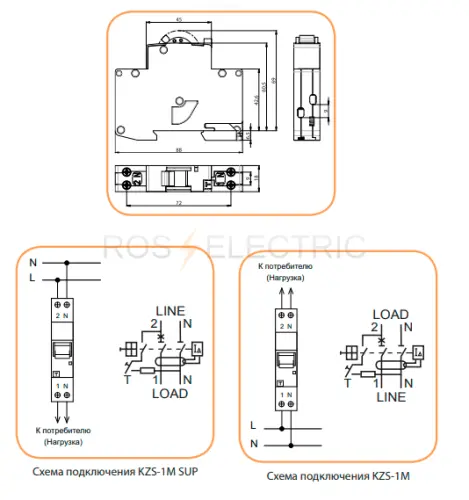

Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Автоматические выключатели дифференциального тока электронные тип AC 4,5кА АВДТ32М для однофазных сетей в одномодульном исполнении (18 мм) ИЭК - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

Автоматический выключатель дифференциального тока АВДТ63 4P электронный тип A 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.
