Автоматические выключатели дифференциального тока АВДТ32, АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N, 3+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства серии:
АВДТ 4 полюса (АВДТ-34)
MAD22-6-010-C-30 АВДТ 34 C10 30мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-100 АВДТ 34 C16 100мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-10 АВДТ 34 C16 10мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-300 АВДТ 34 C16 300мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-30 АВДТ 34 C16 30мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-100 АВДТ 34 C25 100мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-300 АВДТ 34 C25 300мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-30 АВДТ 34 C25 30мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-100 АВДТ 34 C32 100мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-30 АВДТ 34 C32 30мА - Автоматический выключатель дифференциального тока
MAD22-6-006-C-10 АВДТ 34 C6 10мА - Автоматический выключатель дифференциального тока
АВДТ 2 полюса (АВДТ-32)
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N, 3+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства серии:
АВДТ 4 полюса (АВДТ-34)
MAD22-6-010-C-30 АВДТ 34 C10 30мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-100 АВДТ 34 C16 100мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-10 АВДТ 34 C16 10мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-300 АВДТ 34 C16 300мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-30 АВДТ 34 C16 30мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-100 АВДТ 34 C25 100мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-300 АВДТ 34 C25 300мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-30 АВДТ 34 C25 30мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-100 АВДТ 34 C32 100мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-30 АВДТ 34 C32 30мА - Автоматический выключатель дифференциального тока
MAD22-6-006-C-10 АВДТ 34 C6 10мА - Автоматический выключатель дифференциального тока
АВДТ 2 полюса (АВДТ-32)
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Номинальный ток
:
32А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
100мА (0,1А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Вес
:
0.4867
1 283.78 руб.
Быстрый просмотр
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Номинальный ток
:
25А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Ток утечки
:
10мА (0,01А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Вес
:
0.2217
825.50 руб.
Быстрый просмотр
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

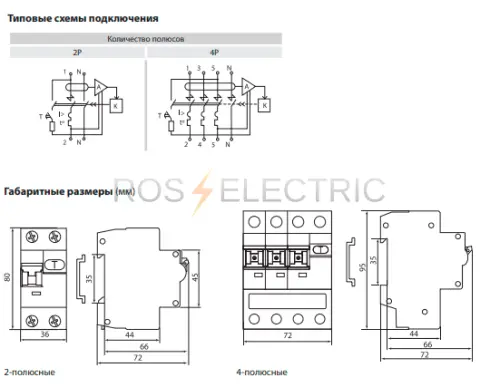

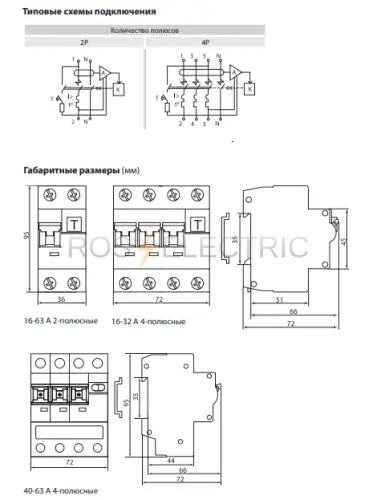

Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК
Номинальный ток
:
25А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
4,5 кА
Вес
:
0.3563
785.10 руб.
Быстрый просмотр

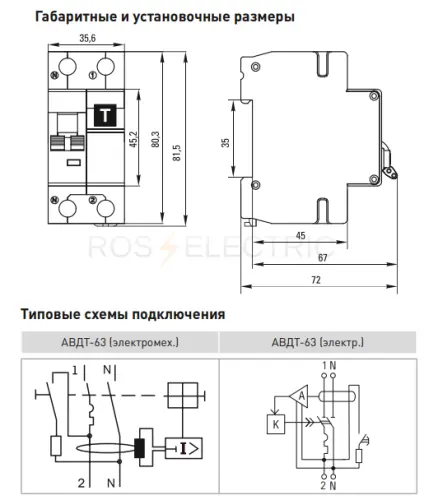

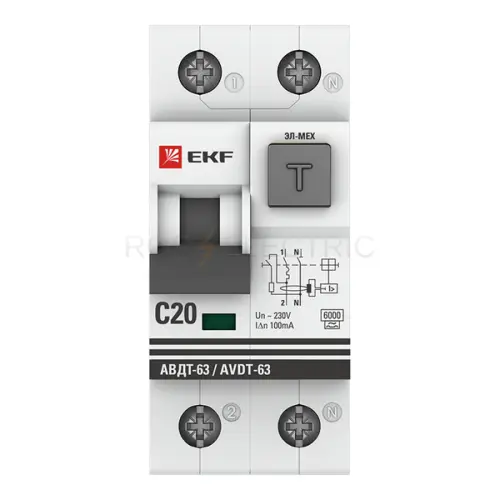

Автоматические выключатели дифференциального тока малогабаритные АВДТ-63М представляют собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной 1 модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF с электронным УЗО в наличии блока защиты от перенапряжения. -Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Компактный корпус шириной 1 модуль.
-Предельная коммутационная способность 6000 А.
-Встроенная защита от перенапряжения.
-Шесть заклепок на корпусе.
-Монолитная лицевая панель.
-Корпус изготовлен из не поддерживающей горение пласт-
массы. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,2
Номинальное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Компактный корпус шириной 1 модуль.
-Предельная коммутационная способность 6000 А.
-Встроенная защита от перенапряжения.
-Шесть заклепок на корпусе.
-Монолитная лицевая панель.
-Корпус изготовлен из не поддерживающей горение пласт-
массы. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,2
Номинальное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А
Номинальный ток
:
6А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Модульная ширина
:
1 модуль (18 мм)
Производитель
:
EKF
2 581.21 руб.
Быстрый просмотр

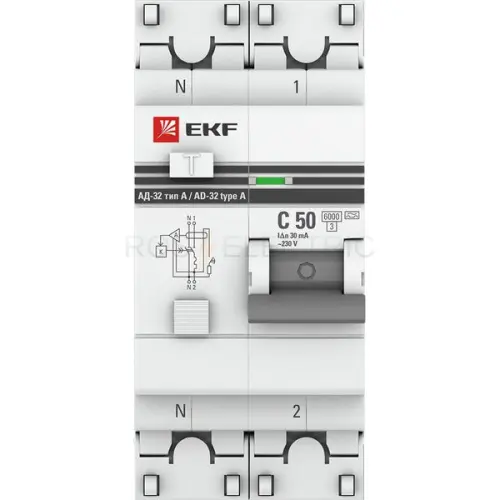

Автоматические выключатели дифференциального тока (АВДТ) - аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и
U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и
U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А
Номинальный ток
:
63А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электромеханическое
Номинальная отключающая способность
:
6 кА
Производитель
:
EKF
3 847.05 руб.
Быстрый просмотр
Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В
Номинальный ток
:
10А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
100мА (0,1А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
4,5 кА
Производитель
:
EKF
952.89 руб.
Быстрый просмотр
Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В
Номинальный ток
:
10А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
100мА (0,1А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
4,5 кА
Производитель
:
EKF
577.52 руб.
Быстрый просмотр

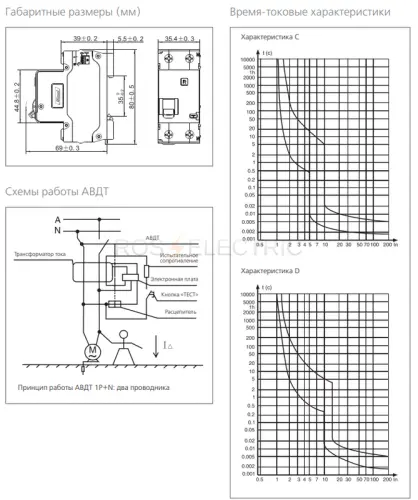

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63Y применяются в электрических цепях с напряжением до 240 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.01;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.01;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;
Номинальный ток
:
63А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
10мА (0,01А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
4,5 кА
Производитель
:
CHINT
2 082.60 руб.
Быстрый просмотр

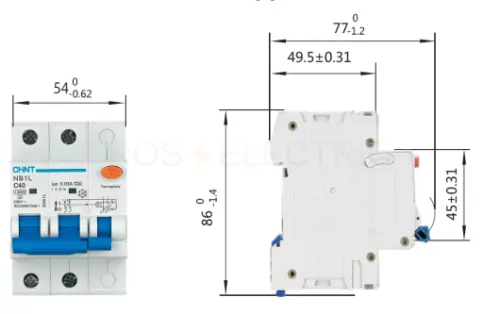

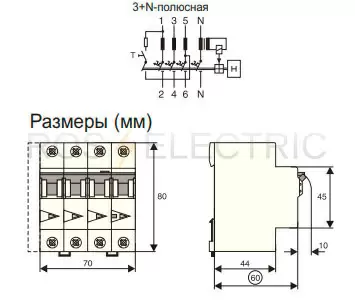

Автоматические выключатели дифференциального тока (АВДТ) электронные серии NXBLE-32 применяются в электрических цепях с напряжением до 400 В и частотой 50 Гц, с номинальным током до 32А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:99x94,5x77,8;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:5.5;
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:99x94,5x77,8;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:5.5;
Номинальный ток
:
25А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Производитель
:
CHINT
2 373.74 руб.
Быстрый просмотр
Автоматический выключатель дифференциального тока (АВДТ) B10N 1P+N серии ARMAT IEK -предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50/60 Гц и выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превосходит эту величину, а также выполняют функцию включения, проведения и отключения сверхтоков в заданных условиях.
Номинальный ток
:
50А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
300мА (0,3А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электромеханическое
Номинальная отключающая способность
:
10 кА
Быстрый просмотр
0
0
Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.
Номинальный ток
:
63А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
100мА (0,1А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Производитель
:
EKF
1 720.99 руб.
Быстрый просмотр
Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.
Функционально независимый от напряжения питания.
Номинальный ток
:
13А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
100мА (0,1А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электромеханическое
Номинальная отключающая способность
:
6 кА
Вес
:
0.5
34 701 руб.
Быстрый просмотр
Дифференциальные автоматические выключатели электромеханические тип A, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.
Функционально независимый от напряжения питания.
Номинальный ток
:
10А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электромеханическое
Номинальная отключающая способность
:
10 кА
Вес
:
0.203
13 759 руб.
Быстрый просмотр
Автоматические выключатели дифференциального тока электронный тип А 6кА АВДТ34 - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
Номинальный ток
:
50А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
1 635.82 руб.
Быстрый просмотр
Автоматические выключатели дифференциального тока электронный тип А 6кА АВДТ34 - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
Номинальный ток
:
63А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
100мА (0,1А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
2 044.79 руб.
Быстрый просмотр
Автоматический выключатель дифференциального тока АВДТ64 электронный 2P тип A 6кА c защитой от перенапряжений ТДМ - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю, защиту от перенапряжения.
Номинальный ток
:
32А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Производитель
:
TDM
1 340.76 руб.
Быстрый просмотр
Автоматический выключатель дифференциального тока АВДТ63 2P электронный тип A 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.
Номинальный ток
:
25А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Ток утечки
:
10мА (0,01А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Производитель
:
TDM
1 326.62 руб.
Быстрый просмотр
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Номинальный ток
:
6А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Вес
:
0.2117
891.58 руб.
Быстрый просмотр
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока
Номинальный ток
:
32А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
A
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
6 кА
Вес
:
0.2192
891.58 руб.
Быстрый просмотр
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК
Номинальный ток
:
16А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Ток утечки
:
30мА (0,03А)
Тип УЗО
:
AC
Тип срабатывания УЗО
:
Электронное
Номинальная отключающая способность
:
4,5 кА
Вес
:
0.345
792.29 руб.
