Трубы электротехнические. – Страница 27

Трубы электротехнические из оцинкованной стали и нержавеющей стали ДКС Cosmec - предназначены для защита проводов и кабелей от
механических повреждений и агрессивной среды, прокладка электрических, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами и кабелями.
Материалы и типы покрытий:
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L.
Условия монтажа:
-открытая прокладка по материалам всех групп горючести (НГ-Г4 по ГОСТ 30244) и воспламеняемости В1-В3 по ГОСТ 30402);
-скрытая прокладка в пустотах фальшстен, фальшполов, фальшпотолков в материалах групп горючести НГ-Г3 по ГОСТ 30244.
-равномерный внутренний шов без острых краев, что позволяет снизить вероятность повреждения оболочки кабеля при протяжке в трубе;
-в трубах из нержавеющей стали внутренний сварной шов зачищается при производстве, тем самым придавая внутренней поверхности трубы идеальную гладкость и исключая минимальную возможность повреждения кабеля, облегчая монтажные работы;
Стандарт производятся в соответствии с CEI EN 61386-1, EN 61386-23, EN 60423
Классификационный код по EN 61386-1 и EN 61386-23 5545
Климатическое исполнение по ГОСТ 15150-69
-исполнение 1 – У2, ХЛ2, УХЛ2
-исполнение 2 и 3 – У1, ХЛ1, УХЛ1, УХЛ5
Степень защиты:
-IP66/IP67 по ГОСТ 14254-96 (МЭК 529-89)
-IP66 при динамических воздействиях
-IP67 при статической прокладке
Температура монтажа и эксплуатации от –60 до +150 °С
Прочность (сопротивление сжатию при 20 °С) свыше 4000 Н на 5 см (Деформация при заявленном усилии сжатия не более 25 % ± 5 % от начального диаметра)
Разрывная прочность не менее 1000 Н
Ударная прочность при –25 °С не менее 20 Дж
ЭМС-экранирование 30–230 МГц уровень 2, (min. ослабление 50 dB) по IEC 61587
Артикулы и изделия:
Трубы электротехнические стальные оцинкованные без резьбы
6008-16L3 Труба жесткая оцинкованная ø16x1x3000 мм øвн 14мм ДКС
6008-20L3 Труба жесткая оцинкованная ø20x1x3000 мм øвн 18мм ДКС
6008-25L3 Труба жесткая оцинкованная ø25x1,2x3000 мм øвн 22,6мм ДКС
6008-32L3 Труба жесткая оцинкованная ø32x1,2x3000 мм øвн 29,6мм ДКС
6008-40L3 Труба жесткая оцинкованная ø40x1,2x3000 мм øвн 37,6мм ДКС
6008-50L3 Труба жесткая оцинкованная ø50x1,2x3000 мм øвн 47,6мм ДКС
6008-63L3 Труба жесткая оцинкованная ø63x1,5x3000 мм øвн 60мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI304 без резьбы
6700-16L4 Труба из нержавеющей стали AISI 304 ø16x1x4000 мм øвн 14мм ДКС
6700-20L4 Труба из нержавеющей стали AISI 304 ø20x1x4000 мм øвн 18мм ДКС
6700-25L4 Труба из нержавеющей стали AISI 304 ø25x1,2x4000 мм øвн 22,6мм ДКС
6700-32L4 Труба из нержавеющей стали AISI 304 ø32x1,2x4000 мм øвн 29,6мм ДКС
6700-40L4 Труба из нержавеющей стали AISI 304 ø40x1,2x4000 мм øвн 37,6мм ДКС
6700-50L4 Труба из нержавеющей стали AISI 304 ø50x1,2x4000 мм øвн 47,6мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI316L без резьбы
6700A-16L3 Труба из нержавеющей стали AISI 316L ø16x1x3000 мм øвн 14мм ДКС
6700A-20L3 Труба из нержавеющей стали AISI 316L ø20x1x3000 мм øвн 18мм ДКС
6700A-25L3 Труба из нержавеющей стали AISI 316L ø25x1,2x3000 мм øвн 22,6мм ДКС
6700A-32L3 Труба из нержавеющей стали AISI 316L ø32x1,2x3000 мм øвн 29,6мм ДКС
6700A-40L3 Труба из нержавеющей стали AISI 316L ø40x1,2x3000 мм øвн 37,6мм ДКС
6700A-50L3 Труба из нержавеющей стали AISI 316L ø50x1,2x3000 мм øвн 47,6мм ДКС

Трубы гофрированные безгологенные FRHF черные с зондом ТДМ - предназначены для одиночной или групповой прокладки цепей питания систем противопожарной защиты, а также в помещениях, оснащённых оборудованием, которое должно сохранять работоспособность в условиях пожара.
Степень защиты: IP55.
Диапазон рабочих температур: от -25 до +60 °С.
Материал: композиция ПНД с антипиреном, трудногорючая.
Цвет: черный.
Диаметр внешний/внутренний: 20±0,4 / 14,2±0,4 мм.

Трубы гофрированные ПВХ с зондом легкая ТДМ - предназначены для прокладки электрических, телефонных и телевизионных проводов, стяжках в бетонных стенах, за гипсокартоном в фальшполах, потолках.
Монтаж при температуре окружающей среды: от -5 до +60°С.
Материал: самозатухающий ПВХ.
Цвет: серый RAL 7035.
Диаметр внешний/внутренний: 50±0,5 / 40,1±0,5 мм.

Трубы гладние жесткие полиэтиленовые (технические) ИЭК - предназначены для механической защиты, а так же от грязи пыли и других неблагоприятных факторов окружающей среды, силового и телекоммуникационного кабеля всех видов.
Материал: ПНД (полиэтилен низкого давления).
Цвет: черный (RAL 9005).
Степень защиты IP55
Прочность на 5 см, не менее
- легкая серия 250 Н
- тяжелая серия 450 Н
Диэлектрическая прочность, не менее 2000 В
Сопротивление изоляции, не менее 100 МОм (500 В в течение 1 мин)
Срок службы 50 лет
Артикулы и изделия:
CTR10-016-K02-100-1 Труба гладкая жесткая ПНД d16х2мм ИЭК черная (100м) ИЭК
CTR10-016-K02-200-1 Труба гладкая жесткая ПНД d16х2мм ИЭК черная (200м) ИЭК
CTR10-020-K02-100-1 Труба гладкая жесткая ПНД d20х2мм черная (100м) ИЭК
CTR10-020-K02-200-1 Труба гладкая жесткая ПНД d20х2мм черная (200м) ИЭК
CTR10-025-K02-100-1 Труба гладкая жесткая ПНД d25х2мм черная (100м) ИЭК
CTR10-025-K02-200-1 Труба гладкая жесткая ПНД d25х2мм черная (200м) ИЭК
CTR10-032-K02-100-1 Труба гладкая жесткая ПНД d32х2мм черная (100м) ИЭК
CTR10-040-K02-100-1 Труба гладкая жесткая ПНД d40х2,4мм черная (100м) ИЭК
CTR10-050-K02-100-1 Труба гладкая жесткая ПНД d50х3мм черная (100м) ИЭК
CTR10-063-K02-003-1 Труба гладкая жесткая ПНД d63х3,6мм черная (3м) ИЭК
CTR10-063-K02-100-1 Труба гладкая жесткая ПНД d63х3,6мм черная (100м) ИЭК
Тяжелая серия
CTR20-020-K02-100-1 Труба гладкая жесткая ПНД d20x2.3 тяжелая серия черная (100м) IEK
CTR20-025-K02-100-1 Труба гладкая жесткая ПНД d25x2.3 тяжелая серия черная (100м) IEK
CTR20-032-K02-100-1 Труба гладкая жесткая ПНД d32x2.4 тяжелая серия черная (100м) IEK

Повороты на 90° труба-труба, IP67 Cosmec ДКС - предназначены для герметичного соединения жестких стальных труб под углом 90°.
Материал
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L;
Степень защиты – IP67.
Артикулы и изделия:
Повороты на 90° для труб электротехнических стальных оцинкованных
6013-16L Поворот на 90° оцинкованный, д.16х1мм ДКС
6013-20L Поворот на 90° оцинкованный, д.20х1мм ДКС
6013-25L Поворот на 90° оцинкованный, д.25мм ДКС
6013-32L Поворот на 90° оцинкованный, д.32х1,2мм ДКС
6013-40 Поворот на 90° оцинкованный, д.40х1,2мм ДКС
6013-50 Поворот на 90° оцинкованный, д.50х1,2мм ДКС
6013-63 Поворот на 90° оцинкованный, д.63мм ДКС
Повороты на 90° для труб электротехнических стальных из нержавеющей стали AISI304
6013-16X Поворот 90° нержав AISI 304, д.16х1мм ДКС
6013-20X Поворот 90° нержав AISI 304, д.20х1мм ДКС
6013-25X Поворот 90° нержав AISI 304, д.25х1,2мм ДКС
6013-32X Поворот 90° нержав AISI 304, д.32х1,2мм ДКС
6013-40X Поворот 90° нержав AISI 304, д.40х1,2мм ДКС
6013-50X Поворот 90° нержав AISI 304, д.50х1,2мм ДКС
Повороты на 90° для труб электротехнических стальных из нержавеющей стали AISI316L
6013-20XX Поворот 90° нержав AISI 316L, д.20х1мм ДКС
6013-25XX Поворот 90° нержав AISI 316L, д.25х1,2мм ДКС
6013-32XX Поворот 90° нержав AISI 316L, д.32х1,2мм ДКС
6013-40XX Поворот 90° нержав AISI 316L, д.40х1,2мм ДКС
6013-50XX Поворот 90° нержав AISI 316L, д.50х1,2мм ДКС

Предназначена для соединения гладких жестких труб одинакового диаметра под различными углами во влажных и пыльных помещениях, на улице, имеют защиту от попадания влаги внутрь при сильном воздействии струи воды.

Материал: ПВХ

Цвет: RAL 7035

Горючесть: самозатухающий

Изделия и артикулы:

CTA10D-CXT16-K41-050 Муфта гибкая труба-труба IP65 CXT16 ИЭК

CTA10D-CXT20-K41-050 Муфта гибкая труба-труба IP65 CXT20 ИЭК

CTA10D-CXT25-K41-050 Муфта гибкая труба-труба IP65 CXT25 ИЭК

CTA10D-CXT32-K41-025 Муфта гибкая труба-труба IP65 CXT32 ИЭК

CTA10D-CXT40-K41-025 Муфта гибкая труба-труба IP65 CXT40 ИЭК

CTA10D-CXT50-K41-015 Муфта гибкая труба-труба IP65 CXT50 ИЭК

Гладкие жесткие трубы используются для прокладки силовых и слаботочных линий открытого типа внутри помещений и на открытом воздухе.

Множество аксессуаров позволяет применять их в любых условиях (IP40, 65, 67).

Исключают возникновение пожара при коротком замыкании.(самозатухающая композиция ПВХ не поддерживает горение)

Защищает проводку от механических повреждений.

Степень защиты IP65.

Температура монтажа -10 до +60 °С

Температура хранения и транспортирования -25 до +60 °С

Электрическое сопротивление не менее 100 МОм (500 В в течение 1 мин)

Цвет серый RAL 7035

Для крепления и соединения гофрированных и гладких труб в систему коммуникаций.

Держатель с защелкой CF предназначен для крепления трубы. Конструкция держателя позволяет соединять между собой несколько держателей.

Держатель с защелкой и дюбелем СТ (без винта) предназначен для крепления жестких и гофрированных труб к потолку, поверхности стен, полу, перегородкам.

Кластеры двойные двухсторонние для двустенных труб Промрукав - предназначены для крепления и упорядочивания гибких, жёстких, дренажных и ливневых двустенных гофрированных труб одного диаметра при блочном монтаже.
Диаметр: 125 мм.
Материал: полипропилен
Температура эксплуатации: от −40°С до +90°С.

Кольца уплотнительные для двустенных труб Промруккав - для герметизации мест соединения гибких, жёстких, дренажных и ливневых двустенных гофрированных труб с аксессуарами.
Диаметр: 50 мм.
Материал: резина.
Температура эксплуатации: −25°С до +90°С.

Хомуты стальные с внутренней резьбой М6 ДКС - предназначены для крепления пластиковых и металлических труб к поверхности стен, потолков, полов и перегородок.
Материал: оцинкованная сталь;
В хомуте имеется сквозное отверстие с внутренней резьбой М6 для крепления держателя на крепежный комплект (код 63768 или шпильку с резьбой М6).

Гофрированная труба из ПВХ гибкая легкая без протяжки (серия 9) ДКС - предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Монтаж: скрытая прокладка в стенах, потолках, полах из несгораемых материалов; допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Не распространяет горение, влагостойка, стойкость к старению.
Температура монтажа/ эксплуатации от –5 до +60 °С/от –25 до +60 °С (при отсутствии механических воздействий).
Прочность (сопротивление сжатию при 20 °С) на 5 см: свыше 350 H.
Цвет: серый RAL 7035.
Минимальный радиус изгиба: 3 диаметра.

Трубы гибкие гофрированный ПНД черные ЭКФ - предназначена для одиночной прокладки в них скрытым, полускрытым, открытым способами в стационарных электроустановках бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 В и выполненных изолированными проводами.

Трубы гибкие гофрированный ПНД черные ЭКФ - предназначена для одиночной прокладки в них скрытым, полускрытым, открытым способами в стационарных электроустановках бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 В и выполненных изолированными проводами.

Трубы гофрированные FRHF ("Halogen Free") EKF -Plast EKF PROxima - предназначены для одиночной или групповой прокладки кабельных трасс в системах противопожарной защиты, а также в помещениях, оснащённых оборудованием, которое должно выполнять свои функции в условиях пожара.

Трубы гофрированные FRHF ("Halogen Free") EKF -Plast EKF PROxima - предназначены для одиночной или групповой прокладки кабельных трасс в системах противопожарной защиты, а также в помещениях, оснащённых оборудованием, которое должно выполнять свои функции в условиях пожара.

Трубы гофрированные двустенные ПНД с зондом красные ТДМ -  предназначены для защиты кабелей и проводов от механических повреждений и агрессивного воздействия окружающей среды.

Электромонтажные (электротехнические) стальные трубы предназначены для защиты от внешних воздействий и монтажа силовой, информационной и слаботочной электрической проводки открытого и скрытого типов, в офисах, жилых помещениях, производственных и административных зданиях, при новом строительстве и реконструкции, а также для монтажа противопожарных систем.
Материал: горячеоцинкованная сталь.
Ненарезная.
Длина труб: 3 метра.
Рабочая температура: от - 5 до +60°С.
Предельная температура: min -45, max+250 °С.
Устойчивая к коррозии.
Артикулы и изделия:
Трубы алюминиевые электротехнические без резьбы
CTR11-AL-016-3 Труба электротехническая алюминиевая(AL) ненарезная d16мм Dвн14мм L3000 ИЭК
CTR11-AL-020-3 Труба электротехническая алюминиевая(AL) ненарезная d20мм Dвн18мм L3000 ИЭК
CTR11-AL-025-3 Труба электротехническая алюминиевая(AL) ненарезная d25мм Dвн23мм L3000 ИЭК
CTR11-AL-032-3 Труба электротехническая алюминиевая(AL) ненарезная d32мм Dвн30мм L3000 ИЭК
CTR11-AL-040-3 Труба электротехническая алюминиевая(AL) ненарезная d40мм Dвн38мм L3000 ИЭК
CTR11-AL-050-3 Труба электротехническая алюминиевая(AL) ненарезная d50мм Dвн47мм L3000 ИЭК
CTR11-AL-063-3 Труба электротехническая алюминиевая(AL) ненарезная d63мм Dвн59,8мм L3000 ИЭК

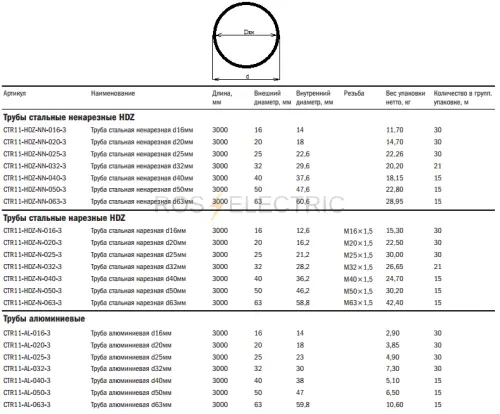

Трубы стальные электротехнические горячеоцинкованные без резьбы
CTR11-HDZ-NN-016-3 Труба электротехническая стальная(HDZ) ненарезная d16мм Dвн14 L3000 ИЭК
CTR11-HDZ-NN-020-3 Труба электротехническая стальная(HDZ) ненарезная d20мм Dвн18 L3000 ИЭК
CTR11-HDZ-NN-025-3 Труба электротехническая стальная(HDZ) ненарезная d25мм Dвн22,6 L3000 ИЭК
CTR11-HDZ-NN-032-3 Труба электротехническая стальная(HDZ) ненарезная d32мм Dвн29,6 L3000 ИЭК
CTR11-HDZ-NN-040-3 Труба электротехническая стальная(HDZ) ненарезная d40мм Dвн37,6 L3000 ИЭК
CTR11-HDZ-NN-050-3 Труба электротехническая стальная(HDZ) ненарезная d50мм Dвн47,6 L3000 ИЭК
CTR11-HDZ-NN-063-3 Труба электротехническая стальная(HDZ) ненарезная d63мм Dвн60,6 L3000 ИЭК
Трубы стальные электротехнические горячеоцинкованные с резьбой
CTR11-HDZ-N-016-3 Труба электротехническая стальная(HDZ) нарезная d16мм Dвн12,6мм L3000 ИЭК
CTR11-HDZ-N-020-3 Труба электротехническая стальная(HDZ) нарезная d20мм Dвн16,2мм L3000 ИЭК
CTR11-HDZ-N-025-3 Труба электротехническая стальная(HDZ) нарезная d25мм Dвн21,2мм L3000 ИЭК
CTR11-HDZ-N-032-3 Труба электротехническая стальная(HDZ) нарезная d32мм Dвн28,2мм L3000 ИЭК
CTR11-HDZ-N-040-3 Труба электротехническая стальная(HDZ) нарезная d40мм Dвн36,2мм L3000 ИЭК
CTR11-HDZ-N-050-3 Труба электротехническая стальная(HDZ) нарезная d50мм Dвн46,2мм L3000 ИЭК
CTR11-HDZ-N-063-3 Труба электротехническая стальная(HDZ) нарезная d63мм Dвн58,8мм L3000 ИЭК
Муфты и повороты для труб электромонтажных алюминиевых
CTA11-M-AL-NN-016 Муфта безрезьбовая алюминиевая Ø16 мм ИЭК
CTA11-M-AL-NN-020 Муфта безрезьбовая алюминиевая Ø20 мм ИЭК
CTA11-M-AL-NN-025 Муфта безрезьбовая алюминиевая Ø25 мм ИЭК
CTA11-M-AL-NN-032 Муфта безрезьбовая алюминиевая Ø32 мм ИЭК
CTA11-M-AL-NN-040 Муфта безрезьбовая алюминиевая Ø40 мм ИЭК
CTA11-M-AL-NN-050 Муфта безрезьбовая алюминиевая Ø50 мм ИЭК
CTA11-M-AL-NN-063 Муфта безрезьбовая алюминиевая Ø63 мм ИЭК
CTA11-P-AL-NN-016 Поворот алюминиевый ненарезной Ø16 мм ИЭК
CTA11-P-AL-NN-020 Поворот алюминиевый ненарезной Ø20 мм ИЭК
CTA11-P-AL-NN-025 Поворот алюминиевый ненарезной Ø25 мм ИЭК
CTA11-P-AL-NN-032 Поворот алюминиевый ненарезной Ø32 мм ИЭК
CTA11-P-AL-NN-040 Поворот алюминиевый ненарезной Ø40 мм ИЭК
CTA11-P-AL-NN-050 Поворот алюминиевый ненарезной Ø50 мм ИЭК
CTA11-P-AL-NN-063 Поворот алюминиевый ненарезной Ø63 мм ИЭК
Муфты и повороты для труб электромонтажных стальных
CTA11-M-HDZ-NN-016 Муфта безрезьбовая стальная оцинкованная Ø16 мм ИЭК
CTA11-M-HDZ-NN-020 Муфта безрезьбовая стальная оцинкованная Ø20 мм ИЭК
CTA11-M-HDZ-NN-025 Муфта безрезьбовая стальная оцинкованная Ø25 мм ИЭК
CTA11-M-HDZ-NN-032 Муфта безрезьбовая стальная оцинкованная Ø32 мм ИЭК
CTA11-M-HDZ-NN-040 Муфта безрезьбовая стальная оцинкованная Ø40 мм ИЭК
CTA11-M-HDZ-NN-050 Муфта безрезьбовая стальная оцинкованная Ø50 мм ИЭК
CTA11-M-HDZ-NN-063 Муфта безрезьбовая стальная оцинкованная Ø63 мм ИЭК
CTA11-P-HDZ-NN-016 Поворот металл ненарезной горячеоцинкованный Ø16 мм ИЭК
CTA11-P-HDZ-NN-020 Поворот металл ненарезной горячеоцинкованный d20 мм ИЭК
CTA11-P-HDZ-NN-025 Поворот металл ненарезной горячеоцинкованный d25 мм ИЭК
CTA11-P-HDZ-NN-032 Поворот металл ненарезной горячеоцинкованный d32 мм ИЭК
CTA11-P-HDZ-NN-040 Поворот металл ненарезной горячеоцинкованный d40 мм ИЭК
CTA11-P-HDZ-NN-050 Поворот металл ненарезной горячеоцинкованный d50 мм ИЭК
CTA11-P-HDZ-NN-063 Поворот металл ненарезной горячеоцинкованный d63 мм ИЭК
