Трубы гофрированные из ПВХ — это кабеленесущая система для прокладки силовых и слаботочных линий скрытого типа внутри зданий и помещений различного назначения. Гофрированные трубы используются при прокладке электропроводки и кабеля в стенах, по стенам, потолках, по потолкам, полах жилых, административных и производственных помещений.
Трубы гофрированные изготавливаются из самозатухающей ПВХ композиции, исключающей возгорание кабеля от короткого замыкания, а также предотвращающей распространение огня по гофрированной трубе. Также, труба защищает проложенный кабель от механических повреждений и является дополнительным изолятором.
Гофротрубы ПВХ EKF производятся в двух вариантах: с зондом и без зонда. Зонд предназначен для удобной протяжки кабеля внутри трубы. В более экономичных трубах без зонда протяжка осуществляется с помощью многоразовой протяжки. Держатель с защелкой EKF-Plast применяется для крепления гофрированных и гладких труб к стенам, потолкам и т.п.
Исполнение с зондом — облегченная протяжка кабеля после монтажа конструкции; исполнение без зонда — возможность использования многоразовой протяжки.
Степень защиты по ГОСТ 14254-96 IP 55
Ударопрочность при -25 °С, Дж не менее 0,5
Тип материала самозатухающая композиция ПВХ, полиэтилен низкого давления ПНД
Цвет RAL 7035 RAL 7021
Минимальный радиус изгиба 3 диаметра
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
«Температура монтажа», °С от -5 до +60 от -40 до +90
Диапазон рабочих температур, °С от -25 до +60 от -40 до +45
Упаковка полиэтилен
Климатическое исполнение УХЛ2 по ГОСТ 15150-69

Труба гофрированная ПВХ с зондом d16 внешний диаметр 16±0,4 внутрений диаметр 10,7±0,3 tg-z-16
Труба гофрированная ПВХ с зондом d20 внешний диаметр 20±0,4 внутрений диаметр14,1±0,3 tg-z-20
Труба гофрированная ПВХ с зондом d25 внешний диаметр 25±0,4 внутрений диаметр18,3±0,4 tg-z-25
Труба гофрированная ПВХ с зондом d32 внешний диаметр 32±0,4 внутрений диаметр24,3±0,4 tg-z-32
Труба гофрированная ПВХ с зондом d40 внешний диаметр 40±0,4 внутрений диаметр31,2±0,4 tg-z-40
Труба гофрированная ПВХ с зондом d50 внешний диаметр 50±0,5 внутрений диаметр39,6±0,4 tg-z-50
Труба гофрированная ПВХ с зондом d63 внешний диаметр 63±0,4 внутрений диаметр50,6±0,4 tg-z-63

При прокладке гофрированных труб EKF следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20 — 25 м с максимальным количеством правильно сопряженных 4 — 5 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать распаечные коробки на углах или на местах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт на 1 п. метр.
-К осветительным приборам, как правило, подводится труба диаметром 16 мм. К выключателям и розеткам подводится труба диаметром не менее 20 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причём также желательно проложить резервную трубу. Для осуществления соединений между этажами вместо дорогостоящей гладкой жесткой трубы часто используется гофрированная труба диаметром 40, 50 и 63 м. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм. Для прокладки коаксиальной сети рекомендуется использование
трубы диаметром не менее 25 мм.
-Держатели разного диаметра могут быть состыкованы друг с другом при помощи специального пазла- фиксатора.

Предназначен для прямолинейного соединения жестких гладких труб одинакового диаметра.

Посредине с внутренней стороны муфты находится ограничитель.

Материал: ПВХ

Цвет: RAL 7035

Горючесть: самозатухающий

Диаметр труб от 16 до 50 мм

Артикулы и изделия:

CTA10D-GIG16-K41-100 Муфта труба-труба GI16G ИЭК

CTA10D-GIG20-K41-100 Муфта труба-труба GI20G ИЭК

CTA10D-GIG25-K41-050 Муфта труба-труба GI25G ИЭК

CTA10D-GIG32-K41-025 Муфта труба-труба GI32G ИЭК

CTA10D-GIG40-K41-020 Муфта труба-труба GI40G ИЭК

CTA10D-GIG50-K41-020 Муфта труба-труба GI50G ИЭК

Предназначена для для соединения гибкой армированной трубы и жесткой гладкой трубы разных диаметров во влажных и пыльных помещениях, на улице, имеют защиту от попадания влаги внутрь при сильном воздействии струи воды.

Материал: ПВХ

Цвет: RAL 7035

Горючесть: самозатухающий

Изделия и артикулы:

CTA10D-GS16-K41-050 Муфта труба 16 - труба армированная 12. IP65 GS16 ИЭК

CTA10D-GA16-K41-050 Муфта труба 16 - труба армированная 16. IP65 GA16 ИЭК

CTA10D-GS20-K41-050 Муфта труба 20 - труба армированная 16. IP65 GS20 ИЭК

CTA10D-GA20-K41-050 Муфта труба 20 - труба армированная 20. IP65 GA20 ИЭК

CTA10D-GS25-K41-050 Муфта труба 25 - труба армированная 20. IP65 GS25 ИЭК

CTA10D-GA25-K41-025 Муфта труба 25 - труба армированная 25. IP65 GA25 ИЭК

CTA10D-GS32-K41-025 Муфта труба 32 - труба армированная 25. IP65 GS32 ИЭК

CTA10D-GA32-K41-020 Муфта труба 32 - труба армированная 32. IP65 GA32 ИЭК

CTA10D-GS40-K41-020 Муфта труба 40 - труба армированная 32. IP65 GS40 ИЭК

CTA10D-GA40-K41-015 Муфта труба 40 - труба армированная 40. IP65 GA40 ИЭК

CTA10D-GS50-K41-015 Муфта труба 50 - труба армированная 40. IP65 GS50 ИЭК

CTA10D-GA50-K41-010 Муфта труба 50 - труба армированная 50. IP65 GA50 ИЭК

Гладкие жесткие трубы используются для прокладки силовых и слаботочных линий открытого типа внутри помещений и на открытом воздухе.

Множество аксессуаров позволяет применять их в любых условиях (IP40, 65, 67).

Исключают возникновение пожара при коротком замыкании.(самозатухающая композиция ПВХ не поддерживает горение)

Защищает проводку от механических повреждений.

Степень защиты IP65.

Температура монтажа -10 до +60 °С

Температура хранения и транспортирования -25 до +60 °С

Электрическое сопротивление не менее 100 МОм (500 В в течение 1 мин)

Цвет серый RAL 7035

Используют для крепления к поверхности стен, потолков, полов или перегородок гофрированных и жестких труб, диаметром до 50мм., при открытом методе прокладки силовых и слаботочных электросетей. Возможно объединение держателей как одного, так и разных диаметров, для создания групп гофрированных или гладких жестких труб. Имеет отверстие для крепления к поверхностям стен.
Допустимое отклонение от количества в упаковке (ГОСТ 8.579-2002): 2 шт./ 20 шт

Для крепления и соединения гофрированных и гладких труб в систему коммуникаций.

Держатель с защелкой и дюбелем СТ (без винта) предназначен для крепления жестких и гофрированных труб к потолку, поверхности стен, полу, перегородкам.

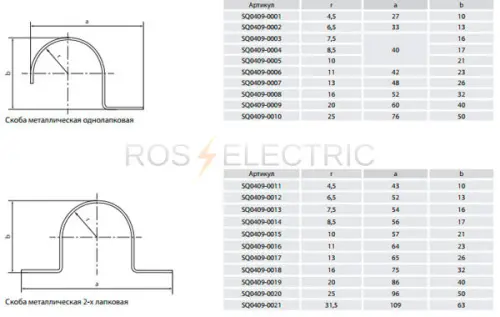

Хомуты стальные с внутренней резьбой М6 ДКС - предназначены для крепления пластиковых и металлических труб к поверхности стен, потолков, полов и перегородок.
Материал: оцинкованная сталь;
В хомуте имеется сквозное отверстие с внутренней резьбой М6 для крепления держателя на крепежный комплект (код 63768 или шпильку с резьбой М6).

Гофрированная труба из ПВХ гибкая тяжелая без протяжки (серия 9) ДКС - предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Монтаж: скрытая прокладка в стенах, потолках, полах из несгораемых материалов; допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Не распространяет горение, влагостойка, стойкость к старению.
Температура монтажа/ эксплуатации от –5 до +60 °С/от –25 до +60 °С (при отсутствии механических воздействий).
Прочность (сопротивление сжатию при 20 °С) на 5 см: свыше 750 H.
Цвет: серый RAL 7035.
Минимальный радиус изгиба: 3 диаметра.

Гофрированная труба из ПВХ гибкая легкая без протяжки (серия 9) ДКС - предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Монтаж: скрытая прокладка в стенах, потолках, полах из несгораемых материалов; допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Не распространяет горение, влагостойка, стойкость к старению.
Температура монтажа/ эксплуатации от –5 до +60 °С/от –25 до +60 °С (при отсутствии механических воздействий).
Прочность (сопротивление сжатию при 20 °С) на 5 см: свыше 350 H.
Цвет: серый RAL 7035.
Минимальный радиус изгиба: 3 диаметра.

Труба гофрированная ПВХ серая Уралпак - предназначена для прокладки в них силовых, информационных, телевизионных сетей, постоянного и переменного тока не более 1000В, с целью защиты от механического воздействия, а также пыли и влаги.

Двустенные трубы ПНД/ПВД (внеш./внутр.) красные ИЭК - предназначены для защиты силовых кабелей, информационных и сигнальных линий, а также линий связи от механических повреждений и агрессивного воздействия окружающей среды (для прокладки подземных коммуникаций, в транспортной инфраструктуре при строительстве дорог, в жилищно-коммунальном хозяйстве, электроснабжении, телекоммуникациях, в отдельных случаях - для канализации воды.

Электромонтажные (электротехнические) стальные трубы предназначены для защиты от внешних воздействий и монтажа силовой, информационной и слаботочной электрической проводки открытого и скрытого типов, в офисах, жилых помещениях, производственных и административных зданиях, при новом строительстве и реконструкции, а также для монтажа противопожарных систем.
Материал: горячеоцинкованная сталь.
Ненарезная.
Длина труб: 3 метра.
Рабочая температура: от - 5 до +60°С.
Предельная температура: min -45, max+250 °С.
Устойчивая к коррозии.
Артикулы и изделия:

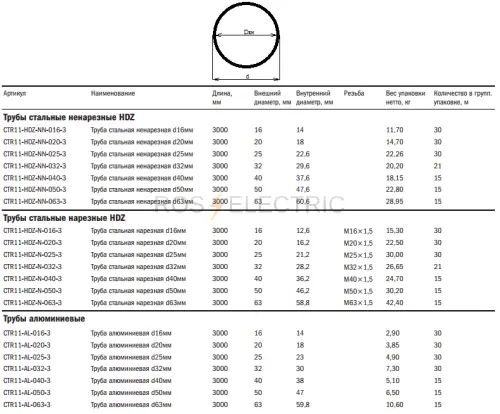

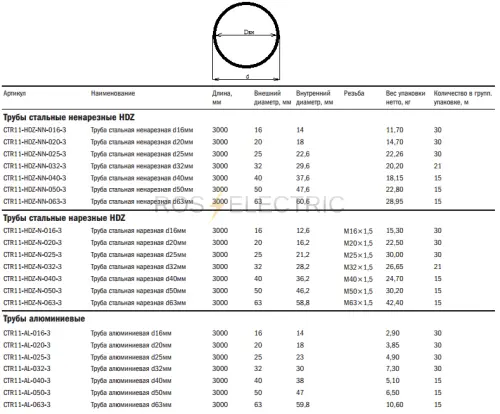

Трубы алюминиевые электротехнические без резьбы
CTR11-AL-016-3 Труба электротехническая алюминиевая(AL) ненарезная d16мм Dвн14мм L3000 ИЭК
CTR11-AL-020-3 Труба электротехническая алюминиевая(AL) ненарезная d20мм Dвн18мм L3000 ИЭК
CTR11-AL-025-3 Труба электротехническая алюминиевая(AL) ненарезная d25мм Dвн23мм L3000 ИЭК
CTR11-AL-032-3 Труба электротехническая алюминиевая(AL) ненарезная d32мм Dвн30мм L3000 ИЭК
CTR11-AL-040-3 Труба электротехническая алюминиевая(AL) ненарезная d40мм Dвн38мм L3000 ИЭК
CTR11-AL-050-3 Труба электротехническая алюминиевая(AL) ненарезная d50мм Dвн47мм L3000 ИЭК
CTR11-AL-063-3 Труба электротехническая алюминиевая(AL) ненарезная d63мм Dвн59,8мм L3000 ИЭК

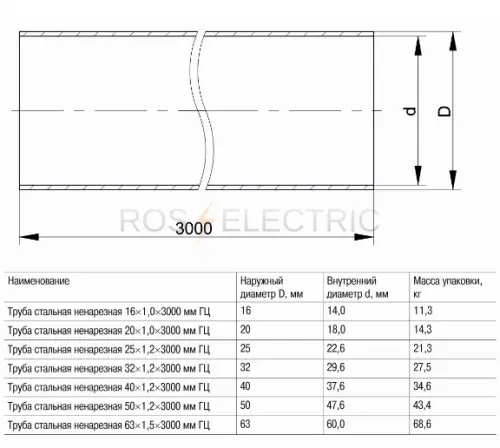

Трубы стальные электротехнические горячеоцинкованные без резьбы
CTR11-HDZ-NN-016-3 Труба электротехническая стальная(HDZ) ненарезная d16мм Dвн14 L3000 ИЭК
CTR11-HDZ-NN-020-3 Труба электротехническая стальная(HDZ) ненарезная d20мм Dвн18 L3000 ИЭК
CTR11-HDZ-NN-025-3 Труба электротехническая стальная(HDZ) ненарезная d25мм Dвн22,6 L3000 ИЭК
CTR11-HDZ-NN-032-3 Труба электротехническая стальная(HDZ) ненарезная d32мм Dвн29,6 L3000 ИЭК
CTR11-HDZ-NN-040-3 Труба электротехническая стальная(HDZ) ненарезная d40мм Dвн37,6 L3000 ИЭК
CTR11-HDZ-NN-050-3 Труба электротехническая стальная(HDZ) ненарезная d50мм Dвн47,6 L3000 ИЭК
CTR11-HDZ-NN-063-3 Труба электротехническая стальная(HDZ) ненарезная d63мм Dвн60,6 L3000 ИЭК
Трубы стальные электротехнические горячеоцинкованные с резьбой
CTR11-HDZ-N-016-3 Труба электротехническая стальная(HDZ) нарезная d16мм Dвн12,6мм L3000 ИЭК
CTR11-HDZ-N-020-3 Труба электротехническая стальная(HDZ) нарезная d20мм Dвн16,2мм L3000 ИЭК
CTR11-HDZ-N-025-3 Труба электротехническая стальная(HDZ) нарезная d25мм Dвн21,2мм L3000 ИЭК
CTR11-HDZ-N-032-3 Труба электротехническая стальная(HDZ) нарезная d32мм Dвн28,2мм L3000 ИЭК
CTR11-HDZ-N-040-3 Труба электротехническая стальная(HDZ) нарезная d40мм Dвн36,2мм L3000 ИЭК
CTR11-HDZ-N-050-3 Труба электротехническая стальная(HDZ) нарезная d50мм Dвн46,2мм L3000 ИЭК
CTR11-HDZ-N-063-3 Труба электротехническая стальная(HDZ) нарезная d63мм Dвн58,8мм L3000 ИЭК
Муфты и повороты для труб электромонтажных алюминиевых
CTA11-M-AL-NN-016 Муфта безрезьбовая алюминиевая Ø16 мм ИЭК
CTA11-M-AL-NN-020 Муфта безрезьбовая алюминиевая Ø20 мм ИЭК
CTA11-M-AL-NN-025 Муфта безрезьбовая алюминиевая Ø25 мм ИЭК
CTA11-M-AL-NN-032 Муфта безрезьбовая алюминиевая Ø32 мм ИЭК
CTA11-M-AL-NN-040 Муфта безрезьбовая алюминиевая Ø40 мм ИЭК
CTA11-M-AL-NN-050 Муфта безрезьбовая алюминиевая Ø50 мм ИЭК
CTA11-M-AL-NN-063 Муфта безрезьбовая алюминиевая Ø63 мм ИЭК
CTA11-P-AL-NN-016 Поворот алюминиевый ненарезной Ø16 мм ИЭК
CTA11-P-AL-NN-020 Поворот алюминиевый ненарезной Ø20 мм ИЭК
CTA11-P-AL-NN-025 Поворот алюминиевый ненарезной Ø25 мм ИЭК
CTA11-P-AL-NN-032 Поворот алюминиевый ненарезной Ø32 мм ИЭК
CTA11-P-AL-NN-040 Поворот алюминиевый ненарезной Ø40 мм ИЭК
CTA11-P-AL-NN-050 Поворот алюминиевый ненарезной Ø50 мм ИЭК
CTA11-P-AL-NN-063 Поворот алюминиевый ненарезной Ø63 мм ИЭК
Муфты и повороты для труб электромонтажных стальных
CTA11-M-HDZ-NN-016 Муфта безрезьбовая стальная оцинкованная Ø16 мм ИЭК
CTA11-M-HDZ-NN-020 Муфта безрезьбовая стальная оцинкованная Ø20 мм ИЭК
CTA11-M-HDZ-NN-025 Муфта безрезьбовая стальная оцинкованная Ø25 мм ИЭК
CTA11-M-HDZ-NN-032 Муфта безрезьбовая стальная оцинкованная Ø32 мм ИЭК
CTA11-M-HDZ-NN-040 Муфта безрезьбовая стальная оцинкованная Ø40 мм ИЭК
CTA11-M-HDZ-NN-050 Муфта безрезьбовая стальная оцинкованная Ø50 мм ИЭК
CTA11-M-HDZ-NN-063 Муфта безрезьбовая стальная оцинкованная Ø63 мм ИЭК
CTA11-P-HDZ-NN-016 Поворот металл ненарезной горячеоцинкованный Ø16 мм ИЭК
CTA11-P-HDZ-NN-020 Поворот металл ненарезной горячеоцинкованный d20 мм ИЭК
CTA11-P-HDZ-NN-025 Поворот металл ненарезной горячеоцинкованный d25 мм ИЭК
CTA11-P-HDZ-NN-032 Поворот металл ненарезной горячеоцинкованный d32 мм ИЭК
CTA11-P-HDZ-NN-040 Поворот металл ненарезной горячеоцинкованный d40 мм ИЭК
CTA11-P-HDZ-NN-050 Поворот металл ненарезной горячеоцинкованный d50 мм ИЭК
CTA11-P-HDZ-NN-063 Поворот металл ненарезной горячеоцинкованный d63 мм ИЭК

Предназначена для прямолинейного соединения гладких жестких труб одинакового диаметров во влажных и пыльных помещениях, на улице,

имеют защиту от попадания влаги внутрь при сильном воздействии струи воды.

Степень защиты IP65

Материал: ПВХ

Цвет: RAL 7035

Горючесть: самозатухающий

Артикулы и изделия:

CTA10D-MS16-K41-050 Муфта труба-труба IP65 MS16 ИЭК

CTA10D-MS20-K41-050 Муфта труба-труба IP65 MS20 ИЭК

CTA10D-MS25-K41-050 Муфта труба-труба IP65 MS25 ИЭК

CTA10D-MS32-K41-025 Муфта труба-труба IP65 MS32 ИЭК

CTA10D-MS40-K41-020 Муфта труба-труба IP65 MS40 ИЭК

CTA10D-MS50-K41-010 Муфта труба-труба IP65 MS50 ИЭК

Используют для крепления к поверхности стен, потолков, полов или перегородок гофрированных и жестких труб, диаметром до 32мм., при открытом методе прокладки силовых и слаботочных электросетей. Применяются в случае, когда необходима более жесткая фиксация трубы, например большой вес конструкции или установка на потолке. Имеет отверстие для крепления к поверхностям.
Допустимое отклонение от количества в упаковке (ГОСТ 8.579-2002): 2 шт./ 20 шт

Используют для крепления к поверхности стен, потолков, полов или перегородок гофрированных и жестких труб, диаметром до 50мм., при открытом методе прокладки силовых и слаботочных электросетей. Возможно объединение держателей как одного, так и разных диаметров, для создания групп гофрированных или гладких жестких труб. Имеет отверстие для крепления к поверхностям стен.
Допустимое отклонение от количества в упаковке (ГОСТ 8.579-2002): 2 шт./ 20 шт

Для крепежа и соединения в жгут кабелей и проводов. Быстрое и надежное крепление гофрированных и жестких труб к поверхности.

Предназначены для соединения трубы с трубой.

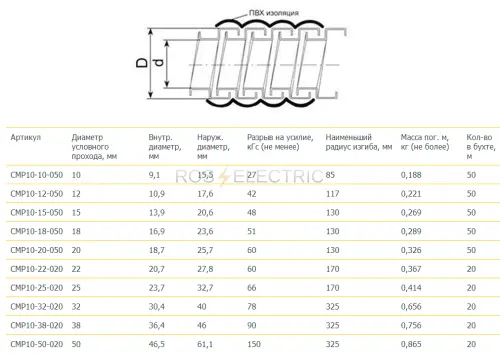

Тип продукта:фитинги для металлорукава; Материал корпуса:цинковый сплав; Исполнение:Прямолинейное; Тип резьбы:CTG G; Вводная резьба:2″; Номинальный диаметр, мм:50; Степень защиты от влаги и пыли:IP 54; Температура эксплуатации, °С:-60...120; Специальные свойства:нг (не поддерживает горение); Цвет:стальной;

Соединение кабельных линий, проложенных в металлорукаве или трубе номинальным диаметром 50 мм, с возможностью последующего обслуживания мест контактных соединений.
Тип соединения:коробки распределительные; Материал корпуса:алюминий; Покрытие:порошковое; Исполнение:Прямолинейное; Вводная резьба:2″; Номинальный диаметр, мм:50; Общая длина, мм:260; Степень защиты от влаги и пыли:IP 65; Температура эксплуатации, °С:-55...+85; Специальные свойства:нг (не поддерживает горение)|устойчивость к УФ-излучению; Цвет:серый;

Трубы разборные гладкие применяются для механической защиты силового и телекоммуникационного кабеля всех видов. Трубы отличаются долговечностью, удобством монтажа и легкостью ремонта. Используются в качестве аналога традиционных асбестоцементных труб.
